Каталог запчастей
-
Hyundai
-
HDF50/70-7S
- 5-SPOOL HYD PIPING(TS-MAST)
5-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai HDF50/70-7S
5-SPOOL HYD PIPING(TS-MAST) погрузчика дизельного Hyundai HDF50/70-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7410
Наименование:5-SPOOL HYD PIPING(TS-MAST)
Версия:2012.7.31 REV.12G

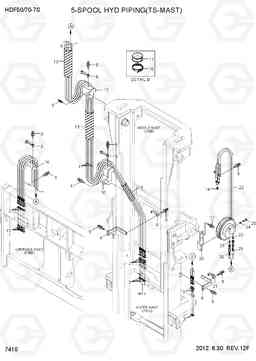

5-SPOOL HYD PIPING(TS-MAST) HDF50/70-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | P910-064113 | Шланг в сборе | 6 |
HDF50-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 6 |
HDF50-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 4 |
HDF50-7S,TS450
|
|
| 1 | P910-064113 | Шланг в сборе | 6 |
HDF70-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 6 |
HDF70-7S,TS450
|
|
| 1 | P910-064105 | Шланг в сборе | 4 |
HDF70-7S,TS450
|
|
| 1 | P910-064122 | Шланг в сборе | 6 |
HDF50-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 6 |
HDF50-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
HDF50-7S,TS500
|
|
| 1 | P910-064122 | Шланг в сборе | 6 |
HDF70-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 6 |
HDF70-7S,TS500
|
|
| 1 | P910-064114 | Шланг в сборе | 4 |
HDF70-7S,TS500
|
|
| 1 | P910-064131 | Шланг в сборе | 6 |
HDF50-7S,TS560
|
|
| 1 | P910-064123 | Шланг в сборе | 6 |
HDF50-7S,TS560
|
|
| 1 | P910-064123 | Шланг в сборе | 4 |
HDF50-7S,TS560
|
|
| 1 | P910-064131 | Шланг в сборе | 6 |
HDF70-7S,TS560
|
|
| 1 | P910-064123 | Шланг в сборе | 6 |
HDF70-7S,TS560
|
|
| 1 | P910-064123 | Шланг в сборе | 4 |
HDF70-7S,TS560
|
|
| 1 | P910-064140 | Шланг в сборе | 6 |
HDF50-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 6 |
HDF50-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
HDF50-7S,TS600
|
|
| 1 | P910-064140 | Шланг в сборе | 6 |
HDF70-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 6 |
HDF70-7S,TS600
|
|
| 1 | P910-064132 | Шланг в сборе | 4 |
HDF70-7S,TS600
|
|
| 10 | 3BFQ-90531 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 10 | 3BFQ-90532 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 10 | 3BFQ-90533 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 10 | 3BFQ-90534 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 10 | 3BFQ-90531 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 10 | 3BFQ-90532 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 10 | 3BFQ-90533 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 10 | 3BFQ-90534 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 11 | S037-123526 | Болт | 2 | ||
| 12 | 3BFQ-90551 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 12 | 3BFQ-90552 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 12 | 3BFQ-90553 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 12 | 3BFQ-90554 | Охранник ва шланг | 1 |
HDF50-7S
|
|
| 12 | 3BFQ-90551 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 12 | 3BFQ-90552 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 12 | 3BFQ-90553 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 12 | 3BFQ-90554 | Охранник ва шланг | 1 |
HDF70-7S
|
|
| 13 | P753-200016 | защитную крышку шланг | 2 |
HDF50-7S, TS450
|
|
| 13 | P753-160016 | защитную крышку шланг | 2 |
HDF50-7S, TS450
|
|
| 13 | P753-200016 | защитную крышку шланг | 2 |
HDF70-7S, TS450
|
|
| 13 | P753-160016 | защитную крышку шланг | 2 |
HDF70-7S, TS450
|
|
| 13 | P753-200018 | защитную крышку шланг | 2 |
HDF50-7S, TS500
|
|
| 13 | P753-160018 | защитную крышку шланг | 2 |
HDF50-7S, TS500
|
|
| 13 | P753-200018 | защитную крышку шланг | 2 |
HDF70-7S, TS500
|
|
| 13 | P753-160018 | защитную крышку шланг | 2 |
HDF70-7S, TS500
|
|
| 13 | P753-200020 | Защитная крышка шланг | 2 |
HDF50-7S, TS550
|
|
| 13 | P753-160020 | защитную крышку шланг | 2 |
HDF50-7S, TS550
|
|
| 13 | P753-200020 | Защитная крышка шланг | 2 |
HDF70-7S, TS550
|
|
| 13 | P753-160020 | защитную крышку шланг | 2 |
HDF70-7S, TS550
|
|
| 13 | P753-200024 | Защитная крышка шланг | 2 |
HDF50-7S, TS600
|
|
| 13 | P753-160024 | Защитная крышка шланг | 2 |
HDF50-7S, TS600
|
|
| 13 | P753-200024 | Защитная крышка шланг | 2 |
HDF70-7S, TS600
|
|
| 13 | P753-160024 | Защитная крышка шланг | 2 |
HDF70-7S, TS600
|
|
| 14 | X710-100103 | Крышка | 2 | ||
| 15 | 31FG-80200 | Разъем долго | 6 |
HDF50-7S
|
|
| 15 | 31FG-80200 | Разъем долго | 4 |
HDF50-7S
|
|
| 15 | 31FG-80200 | Разъем долго | 6 |
HDF70-7S
|
|
| 15 | 31FG-80200 | Разъем долго | 4 |
HDF70-7S
|
|
| 16 | 33FT-90010 | Охранник шланг | 1 |
HDF50-7S
|
|
| 16 | 3BFQ-90610 | Охранник шланг | 1 |
HDF50-7S
|
|
| 16 | 3BFQ-90611 | Охранник шланг | 1 |
HDF50-7S
|
|
| 16 | 33FT-90010 | Охранник шланг | 1 |
HDF70-7S
|
|
| 16 | 3BFQ-90610 | Охранник шланг | 1 |
HDF70-7S
|
|
| 16 | 3BFQ-90611 | Охранник шланг | 1 |
HDF70-7S
|
|
| 17 | S690-060100 | Уплотнительная втулка | 1 |
HDF50-7S
|
|
| 17 | S690-049100 | Уплотнительная втулка | 1 |
HDF50-7S
|
|
| 17 | S690-060100 | Уплотнительная втулка | 1 |
HDF70-7S
|
|
| 17 | S690-049100 | Уплотнительная втулка | 1 |
HDF70-7S
|
|
| 18 | S520-050001 | Зажим | 1 |
HDF50-7S
|
|
| 18 | S520-040000 | Зажим | 1 |
HDF50-7S
|
|
| 18 | S520-050001 | Зажим | 1 |
HDF70-7S
|
|
| 18 | S520-040000 | Зажим | 1 |
HDF70-7S
|
|
| 19 | P753-200007 | Защитная крышка шланг | 1 |
HDF50-7S
|
|
| 19 | P753-160007 | Защитная крышка шланг | 1 |
HDF50-7S
|
|
| 19 | P753-200007 | Защитная крышка шланг | 1 |
HDF70-7S
|
|
| 19 | P753-160007 | Защитная крышка шланг | 1 |
HDF70-7S
|
|
| 2 | 31FG-80210 | Соединитель | 6 | ||
| 20 | 3BFQ-90620 | Пластина | 1 |
HDF50-7S
|
|
| 20 | 3BFQ-90620 | Пластина | 1 |
HDF70-7S
|
|
| 21 | 34FG-90260 | Зажим | 1 |
HDF50-7S
|
|
| 21 | 3FFQ-90410 | Зажим | 1 |
HDF50-7S
|
|
| 21 | 34FG-90260 | Зажим | 1 |
HDF70-7S
|
|
| 21 | 3FFQ-90410 | Зажим | 1 |
HDF70-7S
|
|
| 22 | 6600363900 | катушка для шланга LH | 1 |
HDF50-7S
|
|
| 22 | 6600363900 | катушка для шланга LH | 1 |
HDF70-7S
|
|
| 23 | X500-310002 | Разъем | 2 |
HDF50-7S
|
|
| 23 | X500-310002 | Разъем | 2 |
HDF70-7S
|
|
| 24 | S441-120006 | Шайба | 2 |
HDF50-7S
|
|
| 24 | S441-120006 | Шайба | 2 |
HDF70-7S
|
|
| 25 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF50-7S
|
|
| 25 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 |
HDF70-7S
|
|
| 26 | P910-064024 | Шланг в сборе | 2 |
HDF50-7S, TS450
|
|
| 26 | P910-064024 | Шланг в сборе | 2 |
HDF70-7S, TS450
|
|
| 26 | P910-064028 | Шланг в сборе | 2 |
HDF50-7S, TS500
|
|
| 26 | P910-064028 | Шланг в сборе | 2 |
HDF70-7S, TS500
|
|
| 26 | P910-064032 | Шланг в сборе | 2 |
HDF50-7S, TS560
|
|
| 26 | P910-064032 | Шланг в сборе | 2 |
HDF70-7S, TS560
|
|
| 26 | P910-064036 | Шланг в сборе | 2 |
HDF50-7S, TS600
|
|
| 26 | P910-064036 | Шланг в сборе | 2 |
HDF70-7S, TS600
|
|
| 27 | S037-124526 | Болт | 2 |
HDF50-7S
|
|
| 27 | S037-124526 | Болт | 2 |
HDF70-7S
|
|
| 28 | 3BFQ-90660 | Пластина | 4 |
HDF50-7S
|
|
| 28 | 3BFQ-90660 | Пластина | 4 |
HDF70-7S
|
|
| 29 | S411-080006 | Шайба пружинная | 9 |
HDF50-7S
|
|
| 29 | S411-080006 | Шайба пружинная | 9 |
HDF70-7S
|
|
| 3 | 31FG-80430 | Гайка | 12 |
HDF50-7S
|
|
| 3 | 31FG-80430 | Гайка | 10 |
HDF50-7S
|
|
| 3 | 31FG-80430 | Гайка | 12 |
HDF70-7S
|
|
| 3 | 31FG-80430 | Гайка | 10 |
HDF70-7S
|
|
| 30 | 3FFQ-90430 | Пластина | 1 |
HDF50-7S
|
|
| 30 | 3FFQ-90430 | Пластина | 1 |
HDF70-7S
|
|
| 4 | 3BFQ-90040 | Кронштейн зажим | 1 |
HDF50-7S
|
|
| 4 | 3BFQ-90030 | Кронштейн охранник | 2 |
HDF50-7S
|
|
| 4 | 3BFQ-90031 | Кронштейн охранник | 2 |
HDF50-7S
|
|
| 4 | 3BFQ-90040 | Кронштейн зажим | 1 |
HDF70-7S
|
|
| 4 | 3BFQ-90030 | Кронштейн охранник | 2 |
HDF70-7S
|
|
| 4 | 3BFQ-90031 | Кронштейн охранник | 2 |
HDF70-7S
|
|
| 5 | S037-123026 | Болт | 2 | ||
| 6 | 33FT-90070 | Зажим | 4 |
HDF50-7S
|
|
| 6 | 34FG-90460 | Зажим | 4 |
HDF50-7S
|
|
| 6 | 3BFQ-90650 | Зажим | 8 |
HDF50-7S
|
|
| 6 | 33FT-90070 | Зажим | 4 |
HDF70-7S
|
|
| 6 | 34FG-90460 | Зажим | 4 |
HDF70-7S
|
|
| 6 | 3BFQ-90650 | Зажим | 8 |
HDF70-7S
|
|
| 7 | 33FT-90590 | Кронштейн зажим | 1 |
HDF50-7S
|
|
| 7 | 33FT-90590 | Кронштейн зажим | 1 |
HDF70-7S
|
|
| 8 | S035-063526 | Болт | 8 |
HDF50-7S
|
|
| 8 | S035-063526 | Болт | 10 |
HDF50-7S
|
|
| 8 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 9 |
HDF50-7S
|
|
| 8 | S035-063526 | Болт | 8 |
HDF70-7S
|
|
| 8 | S035-063526 | Болт | 10 |
HDF70-7S
|
|
| 8 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 9 |
HDF70-7S
|
|
| 9 | S037-102526 | Болт | 4 |
HDF50-7S
|
|
| 9 | S037-102526 | Болт | 8 |
HDF50-7S
|
|
| 9 | S037-102526 | Болт | 4 |
HDF70-7S
|
|
| 9 | S037-102526 | Болт | 8 |
HDF70-7S
|
