HYDRAULIC LINES(RCV) фронтального погрузчика колесного Hyundai HL35C

Код подсистемы:2012

Наименование:HYDRAULIC LINES(RCV)

Версия:

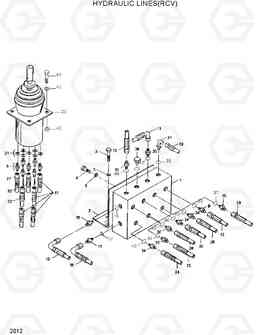

HYDRAULIC LINES(RCV) HL35C

Поз.	Код	Наименование	Кол	Прим.
1	31L1-0026	Корпус клапана	1
10	31L1-0022	Рукав высокого давления (РВД)	1
11	81L1-0019	ELBOW	1
13	81L1-0008	Рукав высокого давления (РВД)	2
15	S631-029001	Кольцо уплотнительное (О-кольцо)	1
16	31L1-3021	Фиттинг	2
17	31L1-3020	Фиттинг	1
18	31L1-0029	Рукав высокого давления (РВД)	1
19	31L1-0030	Рукав высокого давления (РВД)	1
2	31L1-0075	Пластина	1
21	31L1-0049	WASHER-COPPER	3
22	81L1-0030	Фиттинг	1
23	31L1-1002	RCV	1
24	31L1-0024	Рукав высокого давления (РВД)	1
25	81L1-0007	Рукав высокого давления (РВД)	1
26	31L1-3007	Рукав высокого давления (РВД)	1
27	31L1-0012	Рукав высокого давления (РВД)	1
28	31L1-0019	Рукав высокого давления (РВД)	1
29	31L1-3008	Рукав высокого давления (РВД)	1
3	S017-120202	Болт с шестигранной головкой (под шестигранник)	2
30	31L1-3019	Фиттинг	3
31	81L1-0050	ELBOW	1
32	31L1-0018	Рукав высокого давления (РВД)	2
33	31L1-0017	Рукав высокого давления (РВД)	1
34	31L1-0044	Фиттинг	3
35	31L1-3021	Фиттинг	1
36	81L1-0035	Пробка (заглушка)	1
37	S631-022001	Кольцо уплотнительное (О-кольцо)	2
38	S631-018001	Кольцо уплотнительное (О-кольцо)	1
39	S631-014001	Кольцо уплотнительное (О-кольцо)	2
4	S017-120402	Болт с шестигранной головкой (под шестигранник)	4
40	S631-011001	Кольцо уплотнительное (О-кольцо)	7
41	S015-060252	Болт с шестигранной головкой (под шестигранник)	4
42	S411-060002	Шайба пружинная	4
43	S203-061002	Гайка	4
5	S411-120002	Шайба пружинная	6
8	31L1-5062	Фиттинг	7
9	81L1-0028	Фиттинг	1
