Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL720-3

Код подсистемы:2010

Наименование:MAIN HYDRAULIC PIPING

Версия:2002. 7.31 REV.5

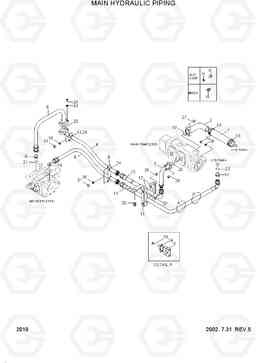

MAIN HYDRAULIC PIPING HL720-3

Поз.	Код	Наименование	Кол	Прим.
10	S572-750006	Зажим	2
11	31L9-00230	Пластина	1
12	31L9-00240	Зажим	2
13	31L7-00240	Зажим	1
14	P610-162040	HOSE ASSY-THD 0X45	1
15	P620-164019	Шланг в сборе	1
16	P010-310010	Соединитель	1
17	P010-110006	Соединитель	1
18	P020-310012	Колено 90	1
19	P590-057001	Кольцо уплотнительное (О-кольцо)	1
2	31L9-00021	Трубка	1
20	P590-033001	Кольцо уплотнительное (О-кольцо)	2
21	S611-023001	Кольцо уплотнительное (О-кольцо)	1
22	S611-030001	Кольцо уплотнительное (О-кольцо)	1
23	S631-029001	Кольцо уплотнительное (О-кольцо)	1
24	S690-034100	Уплотнительная втулка	5
26	31L3-0226	Болт с шестигранной головкой (под шестигранник)	4
27	34L3-01160	Болт с шестигранной головкой (под шестигранник)	4
28	S107-100404	Болт с шестигранной головкой (под шестигранник)	4
29	S017-120752	Болт с шестигранной головкой (под шестигранник)	4
3	31L9-00030	Трубка	1
30	S037-122552	Болт	2
31	S017-120502	Болт с шестигранной головкой (под шестигранник)	6
32	S017-140352	Болт с шестигранной головкой (под шестигранник)	2
33	S411-100002	Шайба пружинная	4
34	31L8-00230	Пластина	2
35	S441-120002	Шайба	6
36	S441-140002	Шайба	2
37	31L9-00250	Пластина	1
38	S017-120802	Болт с шестигранной головкой (под шестигранник)	2
4	31L9-00040	Трубка	1
5	31L9-00050	Трубка	1
6	31L9-00060	Трубка	1
7	P760-081060	HOSE-RUBBER LOW	1
8	31L9-00080	Зажим	2
9	31L8-00190	Зажим	4
N10	31L9-00100	Зажим	2
