PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL720-3

Код подсистемы:2021

Наименование:PILOT HYDRAULIC PIPING 2

Версия:'99. 9.30 REV.1

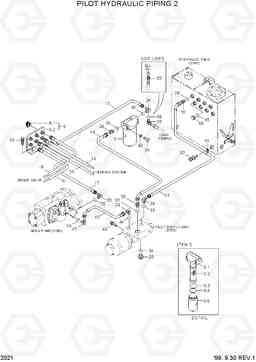

PILOT HYDRAULIC PIPING 2 HL720-3

Поз.	Код	Наименование	Кол	Прим.
10	P620-083009	Шланг в сборе	1
11	P620-042020	Шланг в сборе	1
13	P620-042029	Шланг в сборе	1
16	P620-047016	Шланг в сборе	2
17	P600-047014	HOSE ASSY-THD	1
18	P620-043021	Шланг в сборе	2
19	P620-063026	Шланг в сборе	1
20	P010-110002	Соединитель	1
23	P020-310005	Колено 90	1
24	31L3-0375	Колено 90	1
25	P020-110001	Колено 90	2
26	P010-110015	Соединитель	1
28	P020-310002	Колено 90	1
29	P220-310103	Заглушка	1
3	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
3-2	31E3-0018	Элемент фильтра пилотного, гидравлики	1
3-3	31E3-0069	Кольцо	1
3-4	31E3-0070	Кольцо уплотнительное (О-кольцо)	1
3-5	31E3-0071	CAP	1
30	P010-310004	Соединитель	1
33	S611-012001	Кольцо уплотнительное (О-кольцо)	2
34	S611-016001	Кольцо уплотнительное (О-кольцо)	2
35	S631-011001	Кольцо уплотнительное (О-кольцо)	4
36	S631-018001	Кольцо уплотнительное (О-кольцо)	2
39	S015-060602	Болт с шестигранной головкой (под шестигранник)	2
40	S035-082512	Болт	2
42	S411-060002	Шайба пружинная	2
45	P020-110013	Колено 90	1
46	S631-014001	Кольцо уплотнительное (О-кольцо)	1
53	S037-122552	Болт	2
55	P220-110102	Заглушка	1
61	31L7-10080	Зажим	1
62	S037-102022	Болт	1
8	31L6-01720	винт муфты в сборе	1
8-1	31EM-30210	COUPLING-SCREW	6
8-2	31L6-01740	Пластина	1
N3-1	31E3-0067	Головка фильтра	1
