FRONT ELECTRIC фронтального погрузчика колесного Hyundai HL720-3
FRONT ELECTRIC фронтального погрузчика колесного Hyundai HL720-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4020
Наименование:FRONT ELECTRIC
Версия:2000. 6.30 REV.3

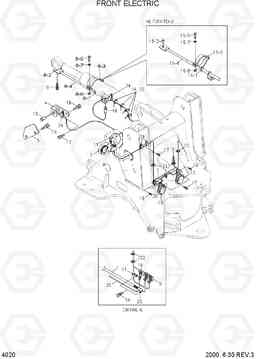

FRONT ELECTRIC HL720-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21L9-00043 | HARNESS-FRONT | 1 | ||
| 10 | 24L3-10010 | SWITCH-PROXIMATE | 2 | ||
| 11 | 24L3-20010 | HEAD LAMP ASSY | 2 | ||
| 11-1 | 21EK-10230 | LAMP-HEAD | 1 |
NOT SHOWN
|
|
| 11-2 | 21EK-10130 | BULB | 1 |
NOT SHOWN
|
|
| 11-3 | 21EK-10250 | Глава Лампа | 1 |
NOT SHOWN
|
|
| 11-4 | 21EK-20220 | HARNESS-HEAD LAMP | 1 |
NOT SHOWN
|
|
| 12 | 21EA-60530 | Звуковой сигнал | 1 | ||
| 13 | 21EA-60520 | Звуковой сигнал | 1 | ||
| 14 | S554-054300 | Зажим | 4 | ||
| 15 | 21L9-00480 | LEVELER ASSY | 1 |
HL720XTD-3
|
|
| 15-1 | 21L9-00510 | Зажим | 1 |
HL720XTD-3
|
|
| 15-2 | 21L8-00510 | Вставка | 1 |
HL720XTD-3
|
|
| 15-3 | 21L9-00520 | Зажим | 1 |
HL720XTD-3
|
|
| 15-4 | 21L9-00470 | BAR ASSY | 1 |
HL720XTD-3
|
|
| 15-5 | S015-080402 | Болт с шестигранной головкой (под шестигранник) | 2 |
HL720XTD-3
|
|
| 15-6 | S201-081002 | Гайка | 2 |
HL720XTD-3
|
|
| 15-7 | S411-080002 | Шайба пружинная | 2 |
HL720XTD-3
|
|
| 16 | S036-102042 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 17 | S036-082042 | Болт с шестигранной головкой (под шестигранник) | 7 | ||
| 18 | 21E7-0606 | соединительная пластина | 1 | ||
| 19 | S036-122042 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 2 | 21L8-10600 | Пластина | 1 | ||
| 20 | S543-120002 | Зажим трубки | 2 | ||
| 21 | S543-180002 | Зажим трубки | 1 | ||
| 22 | S553-035146 | Зажим | 10 | ||
| 23 | S543-260002 | Зажим трубки | 1 | ||
| 24 | S543-060002 | Зажим трубки | 6 | ||
| 3 | 21L7-20390 | Пластина | 1 | ||
| 4 | 21L7-11001 | PLATE-BOOM KICK OUT | 1 | ||
| 5 | 21L9-00570 | Пластина | 1 | ||
| 6 | 21L8-10240 | Пластина | 1 | ||
| 7 | 21EK-10380 | LAMP-FRONT TURN | 2 | ||
| 7-1 | 21EK-10170 | LAMP-TURN | 1 |
NOT SHOWN
|
|
| 7-2 | 21EK-10290 | BULB | 1 |
NOT SHOWN
|
|
| 7-3 | S814-102000 | плагин 2р | 1 |
NOT SHOWN
|
|
| 7-4 | 24L3-00410 | LAMP-LEAD TURN | 1 |
NOT SHOWN
|
|
| 8 | 21L9-00530 | LEVELER ASSY | 1 |
HL720-3
|
|
| 8-1 | 21L9-00510 | Зажим | 1 |
HL720-3
|
|
| 8-2 | 21L8-00510 | Вставка | 1 |
HL720-3
|
|
| 8-3 | 21L9-00520 | Зажим | 1 |
HL720-3
|
|
| 8-4 | 21L8-00581 | BAR | 1 |
HL720-3
|
|
| 8-5 | S015-080402 | Болт с шестигранной головкой (под шестигранник) | 2 |
HL720-3
|
|
| 8-6 | S201-081002 | Гайка | 2 |
HL720-3
|
|
| 8-7 | S411-080002 | Шайба пружинная | 2 |
HL720-3
|
|
| 9 | S036-123052 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| R25 | 21L8-07040 | EXT-HARNESS, RIDE | 1 |
RIDE CONTROL
|
