CAB(#0034-, 1/4) фронтального погрузчика колесного Hyundai HL720-3
CAB(#0034-, 1/4) фронтального погрузчика колесного Hyundai HL720-3 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5050A
Наименование:CAB(#0034-, 1/4)
Версия:2002. 7.31 REV.5

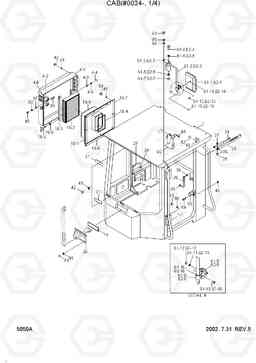

CAB(#0034-, 1/4) HL720-3
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| *-2 | @ | CAB ELEC ASSY | 1 |
SEE 4041
|
|
| * | @ | CAB ASSY | 1 |
SEE 5050
|
|
| * | 71L7-00019 | CAB ASSY | 1 | ||
| * | 71L7-00052 | CAB ASSY | 1 |
SLIDE WINDOW
|
|
| *-1 | 71L7-00100 | CAB SUB ASSY | 1 | ||
| *-1 | 71L7-00063 | CAB SUB ASSY | 1 |
SLIDE WINDOW
|
|
| 1 | 71L7-00117 | CAB WA | 1 | ||
| 1-1 | 71L7-00811 | HINGE ASSY | 4 | ||
| 16 | 71L7-00232 | COVER ASSY-FILTER | 1 | ||
| 16-1 | 71L7-02332 | COVER WA | 1 | ||
| 16-2 | 74L3-04560 | FILTER ASSY | 1 | ||
| 16-3 | 71L7-02340 | Кронштейн | 2 | ||
| 16-4 | 71L7-02350 | FOAM | 1 | ||
| 16-5 | S091-050152 | Болт крыла | 4 | ||
| 16-6 | S401-052002 | Плоская шайба | 4 | ||
| 16-7 | 71L7-03130 | PAD-RUBBER | 2 | ||
| 16-8 | 71L7-03140 | PAD-RUBBER | 2 | ||
| 16-9 | S771-002750 | Уплотнитель | 1 | ||
| 19 | 71L7-00211 | Прокладка | 1 | ||
| 21 | 71L7-02300 | BRACKET-GLASS | 5 | ||
| 23 | 71L7-03180 | STAY ASSY | 2 | ||
| 26 | 71L7-01760 | RING-RETAINER, E-TYPE | 4 | ||
| 27 | 71L7-01770 | WASHER-TEFRON | 4 | ||
| 28 | 71L7-02311 | STAY ASSY-M/DOOR | 1 | ||
| 29 | 74L3-04440 | STAY ASSY-E/DOOR | 1 | ||
| 36 | 74L3-04380 | STRIKER-DOOR | 1 | ||
| 37 | 74L3-00710 | WASHER-STRIKER | 1 | ||
| 38 | S403-102006 | Плоская шайба | 8 | ||
| 39 | S681-100400 | Уплотнительная втулка | 2 | ||
| 4-1 | 71L7-01265 | MAINT DOOR WA | 1 | ||
| 4-2 | 71L7-01292 | LATCH ASSY | 1 | ||
| 4-3 | 74L3-04460 | Резиновая подушка | 1 | ||
| 4-4 | S175-050256 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 4-5 | S401-052006 | Плоская шайба | 1 | ||
| 4-6 | S771-015700 | Уплотнитель | 1 | ||
| 40 | S017-100256 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 42 | S015-050106 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 43 | S175-050206 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 45 | S205-101006 | Гайка | 3 | ||
| 49 | S401-052006 | Плоская шайба | 34 | ||
| 50 | S411-100006 | Шайба пружинная | 1 | ||
| 54 | 71L7-02570 | STRIKER | 1 | ||
| 55 | 71L7-02560 | Крышка | 1 | ||
| 56 | E171-1172 | HOOK-COAT | 1 | ||
| 57 | S161-030102 | Винт с крестообразным шлицем | 2 | ||
| 59 | S015-050166 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 60 | 71E1-60340 | Молоток | 1 | ||
| 61 | 71L7-01703 | MIRROR ASSY-LH | 1 | ||
| 61-1 | 71L1-3260 | MIRROR | 1 | ||
| 61-10 | S017-100452 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 61-11 | S403-102002 | Плоская шайба | 1 | ||
| 61-12 | S205-102002 | Гайка самоблокирующаяся | 1 | ||
| 61-13 | S017-061162 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 61-14 | S275-060002 | Гайка самоблокирующаяся | 3 | ||
| 61-15 | S471-050304 | Палец | 1 | ||
| 61-16 | 71L7-03370 | Упаковка | 1 | ||
| 61-2 | 71L7-01720 | STAY WA | 1 | ||
| 61-3 | 71L7-01730 | BRACKET WA-LH | 1 | ||
| 61-4 | S017-161252 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 61-5 | S441-160002 | Шайба | 2 | ||
| 61-7 | S275-160002 | Гайка самоблокирующаяся | 1 | ||
| 61-8 | 71L7-03360 | CATCH-BAR | 1 | ||
| 61-9 | 71L7-03340 | Кронштейн | 1 | ||
| 62 | 71L7-01713 | MIRROR ASSY-RH | 1 | ||
| 62-1 | 71L1-3260 | MIRROR | 1 | ||
| 62-10 | S017-100452 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 62-11 | S403-102002 | Плоская шайба | 1 | ||
| 62-12 | S205-102002 | Гайка самоблокирующаяся | 1 | ||
| 62-13 | S017-061162 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 62-14 | S275-060002 | Гайка самоблокирующаяся | 3 | ||
| 62-15 | S471-050304 | Палец | 1 | ||
| 62-16 | 71L7-03370 | Упаковка | 1 | ||
| 62-2 | 71L7-01720 | STAY WA | 1 | ||
| 62-3 | 71L7-01820 | BRACKET WA-RH | 1 | ||
| 62-4 | S017-161252 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 62-5 | S441-160002 | Шайба | 2 | ||
| 62-7 | S275-160002 | Гайка самоблокирующаяся | 1 | ||
| 62-8 | 71L7-03360 | CATCH-BAR | 1 | ||
| 62-9 | 71L7-03340 | Кронштейн | 1 | ||
| 63 | S017-080252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 64 | S403-082002 | Плоская шайба | 6 | ||
| 65 | S411-080002 | Шайба пружинная | 6 | ||
| 66 | S141-040104 | Болт | 2 | ||
| N20 | 71L7-00222 | Крышка | 1 | ||
| N24 | 71L7-03150 | GAS SPRING | 2 | ||
| N25 | 71L7-01680 | Палец | 4 | ||
| N4 | 71L7-00143 | DOOR ASSY-MAINT | 1 |
