Гидрораспределитель (главный управляющий клапан) трехходовой (#0159-) фронтального погрузчика колесного Hyundai HL730-7
Гидрораспределитель (главный управляющий клапан) трехходовой (#0159-) фронтального погрузчика колесного Hyundai HL730-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4031
Наименование:MAIN CONTROL VALVE(3-SPOOL, #0159-)
Версия:2005. 6.30 REV.5F

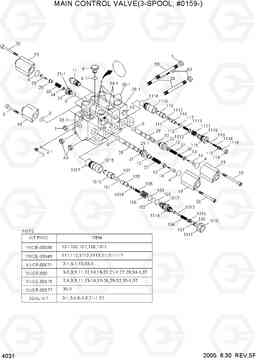

MAIN CONTROL VALVE(3-SPOOL, #0159-) HL730-7
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31LG-00131 | Гидрораспределитель (главный управляющий клапан) | 1 | ||
1 | YUCE-00001 | Гайка специальная | 2 | ||
10 | YUCE-00011 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
101 | YUCE-00012 | Кольцо уплотнительное (О-кольцо) | 2 | ||
1017 | YUCE-00028 | Кольцо уплотнительное (О-кольцо) | 2 | ||
1019 | YUCE-00030 | SEAL & SPRING KIT | 1 |
SEE NOTE
|
|
102 | YUCE-00013 | Кольцо уплотнительное (О-кольцо) | 1 | ||
103 | YUCE-00014 | Кольцо | 2 | ||
11 | YUCE-00031 | RELIEF VALVE-PORT | 5 | ||
111 | YUCE-00032 | Кольцо уплотнительное (О-кольцо) | 1 | ||
1115 | YUCE-00046 | Кольцо уплотнительное (О-кольцо) | 1 | ||
1118 | YUCE-00049 | KIT-SEAL & SPRING | 1 |
SEE NOTE
|
|
112 | YUCE-00033 | Кольцо уплотнительное (О-кольцо) | 1 | ||
12 | YUCE-00174 | SPRING SEAT | 4 | ||
13 | YUCE-00051 | Плоская шайба | 2 | ||
14 | YUCE-00052 | SCREW-SHOULDER | 3 | ||
15 | YUCE-00163 | Винт | 2 | ||
16 | YUCE-00054 | анти недействительными в сборе | 1 | ||
18 | YUCE-00166 | Крышка катушки | 2 | ||
19 | YUCE-00167 | Крышка катушки | 4 | ||
2 | YUCE-00002 | Пробка (заглушка) | 1 | ||
20 | YUCE-00168 | Винт | 6 | ||
22 | YUCE-00170 | Фиксатор крышки, катушки | 1 | ||
23 | YUCE-00061 | SCREW-SHOULDER | 1 | ||
24 | YUCE-00062 | Плоская шайба | 1 | ||
25 | YUCE-00171 | Вставка | 1 | ||
26 | YUCE-00064 | Пружина | 1 | ||
27 | YUCE-00065 | Пружина | 2 | ||
30 | YUCE-00068 | Пружина | 1 | ||
31 | YUCE-00069 | Пружина | 1 | ||
33 | YUCE-00071 | участок на входе в сборе | 1 |
SEE NOTE,INLET
|
|
34 | YUCE-00175 | золотник раздел сборе | 2 |
SEE NOTE,BUCKET
|
|
35 | YUCE-00075 | золотник раздел сборе | 1 |
SEE NOTE,BOOM
|
|
36 | YUCE-00077 | выпускной секции в сборе | 1 |
SEE NOTE,OUTLET
|
|
37 | YUCE-00079 | POPPET | 3 | ||
38 | YUCE-00084 | рулевой тяги | 2 | ||
39 | YUCE-00085 | рулевой тяги | 1 | ||
40 | YUCE-00082 | Гайка специальная | 4 | ||
5 | YUCE-00173 | Винт | 4 | ||
6 | YUCE-00107 | Пробка (заглушка) | 1 | ||
9 | YUCE-00010 | Пружина | 3 | ||
K | YUCE-00083 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE NOTE
|
|
K2-1 | YUCE-00003 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K21-1 | YUCE-00070 | Кольцо | 4 | ||
K3 | YUCE-00004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
K4 | YUCE-00005 | Кольцо уплотнительное (О-кольцо) | 3 | ||
K6-1 | YUCE-00008 | Кольцо уплотнительное (О-кольцо) | 4 | ||
K8 | YUCE-00009 | Кольцо уплотнительное (О-кольцо) | 6 | ||
N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
N1010 | YUCE-00021 | Гайка специальная | 1 | ||
N1011 | YUCE-00022 | Гайка | 1 | ||
N1012 | YUCE-00023 | POPPET | 1 | ||
N1013 | YUCE-00024 | POPPET | 1 | ||
N1014 | YUCE-00025 | Пробка (заглушка) | 1 | ||
N1015 | YUCE-00026 | BODY | 1 | ||
N1016 | YUCE-00027 | Прокладка | 1 | ||
N1018 | YUCE-00029 | Поршень | 1 | ||
N104 | YUCE-00015 | Пружина | 1 | ||
N105 | YUCE-00016 | POPPET | 1 | ||
N106 | YUCE-00017 | Пружина | 1 | ||
N107 | YUCE-00018 | Кольцо | 1 | ||
N108 | YUCE-00019 | Пружина | 1 | ||
N109 | YUCE-00020 | подключите настроить | 1 | ||
N1110 | YUCE-00041 | BODY | 1 | ||
N1111 | YUCE-00042 | Пружина | 1 | ||
N1112 | YUCE-00043 | Кольцо | 1 | ||
N1113 | YUCE-00044 | Пружина | 1 | ||
N1114 | YUCE-00045 | Пружина | 1 | ||
N1116 | YUCE-00047 | Кольцо уплотнительное (О-кольцо) | 2 | ||
N1117 | YUCE-00048 | Кольцо | 1 | ||
N113 | YUCE-00034 | SCREW-ADJUST | 1 | ||
N114 | YUCE-00035 | Гайка специальная | 1 | ||
N115 | YUCE-00036 | Пробка (заглушка) | 1 | ||
N116 | YUCE-00037 | POPPET | 1 | ||
N117 | YUCE-00038 | Поршень | 1 | ||
N118 | YUCE-00039 | POPPET | 1 | ||
N119 | YUCE-00040 | POPPET | 1 | ||
N21 | YUCE-00176 | Фиксатор крышки, катушки | 3 | ||
N28 | YUCE-00066 | Золотник | 2 | ||
N29 | YUCE-00067 | Золотник | 1 | ||
N33-1 | YUCE-00072 | на входе жилья | 1 | ||
N34-1 | YUCE-00074 | корпус катушки | 2 | ||
N35-1 | YUCE-00076 | корпус катушки | 1 | ||
N36-1 | YUCE-00078 | корпуса выхода | 1 | ||
NK32 | YUCE-00177 | Кольцо | 1 |
