- AIRCON & HEATER MOUNTING
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL730-7A
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL730-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:AIRCON & HEATER MOUNTING
Версия:

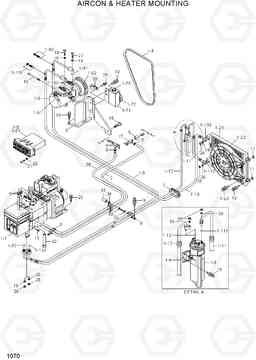

AIRCON & HEATER MOUNTING HL730-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| 1 | 11LG-91023 | AIRCON & HEATER ASSY | 1 | ||
| 1-1 | @ | AIRCON & HEATER UNIT | 1 |
SEE 1080
|
|
| 1-10 | 11LG-91050 | DISCHARGE HOSE ASSY | 1 | ||
| 1-101 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-102 | A305000217-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-103 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-11 | 11LG-91061 | LIQUID HOSE(A) | 1 | ||
| 1-111 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-112 | A305000207-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-12 | 11LG-90073 | LIQUID HOSE(B) | 1 | ||
| 1-121 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-2 | 11LH-90090 | конд & вентилятор сборе | 1 | ||
| 1-21 | A2W01133 | CONDENSER | 1 | ||
| 1-22 | A2W01178 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 1-23 | AA000004 | Болт | 4 | ||
| 1-3 | 11N6-90060 | сушилка приемник | 1 | ||
| 1-4 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 1-5 | 11LF-90122 | CONTROL ASSY | 1 | ||
| 1-51 | 11LF-90220 | DECAL | 1 | ||
| 1-6 | 11N6-90040 | Компрессор | 1 | ||
| 1-61 | 11LF-90230 | THERMAL SW-COMP | 1 | ||
| 1-62 | A5W00153 | CLUTCH | 1 | ||
| 1-7 | 11N6-90110 | холостым шкивом | 1 | ||
| 1-71 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 1-72 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 1-73
|
|
| 1-73 | A8900-518-03-3 | стяжной болт | 1 | ||
| 1-8 | 11N4-92130 | Ремень клиновой (приводной) | 1 | ||
| 1-9 | 11LG-91041 | HOSE-SUCTION | 1 | ||
| 1-91 | A305000216-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-92 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-93 | A304000601-4 | CHARGE VALVE ASSY-L | 1 | ||
| 10 | S035-082526 | Болт | 4 | ||
| 11 | 14L3-00741 | Подушка двигателя | 4 | ||
| 12 | S151-040126 | SCREW-TAPPING | 4 | ||
| 122.1 | AC100287 | BLOWER ASSY | 1 |
NOT SHOWN
|
|
| 122.11 | AC100180 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 122.12 | AC110288 | Гидромотор хода | 1 |
NOT SHOWN
|
|
| 122.13 | AC100189 | Кожух | 1 |
NOT SHOWN
|
|
| 13 | S037-102556 | Болт | 3 | ||
| 14 | S109-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 15 | S035-062026 | Болт | 2 | ||
| 16 | S037-103056 | Болт барашек / шестигранная шайба | 3 | ||
| 17 | 14L1-01350 | клапан нагревателя | 1 | ||
| 18 | S015-080306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 19 | S403-08100B | Плоская шайба | 4 | ||
| 2 | 11LC-90100 | шланг отопителя | 1 | ||
| 20 | S403-05200B | Плоская шайба | 4 | ||
| 21 | S151-050166 | Болт | 4 | ||
| 22 | 11EK-92130 | Сливной шланг | 1 | ||
| 23 | S037-122056 | Болт | 4 | ||
| 24 | S205-081006 | Гайка | 2 | ||
| 25 | S205-061006 | Гайка | 4 | ||
| 26 | S403-06100B | Плоская шайба | 4 | ||
| 27 | S015-080356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | 11LC-90090 | шланг отопителя возврат | 1 | ||
| 29 | S037-101556 | Болт барашек / шестигранная шайба | 1 | ||
| 3 | 11LC-90150 | Корпус клапана | 1 | ||
| 30 | S543-120002 | Зажим трубки | 1 | ||
| 31 | 11L7-30060 | Фланец | 1 | ||
| 32 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 33 | S441-120006 | Шайба | 1 | ||
| 34 | 31L7-10230 | зажим | 1 | ||
| 4 | 11L7-90150 | клапан нагревателя | 1 | ||
| 5 | S520-027000 | Зажим | 4 | ||
| 6 | 11LG-90092 | Кронштейн | 1 | ||
| 7 | S681-460400 | Уплотнительная втулка | 1 | ||
| 8 | S543-360002 | Зажим трубки | 2 | ||
| 9 | S035-081526 | Болт | 2 |
