DRIVE LINES фронтального погрузчика колесного Hyundai HL730-7A
DRIVE LINES фронтального погрузчика колесного Hyundai HL730-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:DRIVE LINES
Версия:2012. 4.30 REV.12D

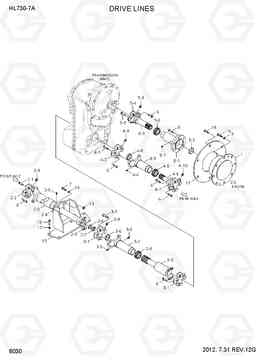

DRIVE LINES HL730-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11L8-00051 | DAMPER | 1 |
CHANGE WITH 8
|
|
| 1 | 11LP-00090 | Муфта соединительная | 1 |
CHANGE WITH 8
|
|
| 10 | S441-200006 | Шайба | 8 | ||
| 11 | 81L7-30060 | Крышка F / корпус | 1 | ||
| 13 | S205-20100B | Гайка | 4 | ||
| 14 | S087-060126 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 15 | 81LG-30050 | BRACKET-WA | 1 | ||
| 16 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 17 | S441-160006 | Шайба | 4 | ||
| 18 | S037-102056 | Болт барашек / шестигранная шайба | 6 | ||
| 2 | 81LG-30010 | Вал приводной (ведущий) (передний) | 1 | ||
| 2 | 81LG-30011 | Вал приводной (ведущий) (передний) | 1 | ||
| 2-1 | 103-83UNF | Болт | 4 | ||
| 2-2 | 100-6C-1 | J / подшипник в сборе | 1 | ||
| 2-2 | 100-6C-2 | J / подшипник в сборе | 1 | ||
| 2-3 | 40AF-6C563.5L | Вал | 1 | ||
| 2-4 | 700-UCF311 | фланец подшипника | 1 | ||
| 2-5 | 710-M1215 | Комплект винтов | 1 | ||
| 2-6 | 120-M27 | Шайба | 1 | ||
| 2-7 | 110-M27 | Гайка | 1 | ||
| 2-8 | 210-6C100L | фланец в комплекте | 1 | ||
| 2-9 | 102-PT41 | Масленка | 1 | ||
| 3 | 81LG-30020 | Вал приводной (ведущий) (центральный) | 1 | ||
| 3 | 81LG-30021 | Вал приводной (ведущий) (центральный) | 1 | ||
| 3-1 | 100-6C-1 | J / подшипник в сборе | 2 | ||
| 3-1 | 100-6C-2 | J / подшипник в сборе | 2 | ||
| 3-2 | 200-6C200L | Вилка в сборе | 1 |
CHANGE WITH 3-4
|
|
| 3-3 | 40AF-6C662L | Вал | 1 | ||
| 3-4 | 810-415JK | Уплотнение | 1 | ||
| 3-5 | 101-PT81 | Масленка | 2 | ||
| 3-6 | 910-56 | Пробка (заглушка) | 1 | ||
| 3-7 | 103-83UNF | Болт | 8 | ||
| 3-8 | 102-PT41 | Масленка | 1 | ||
| 4 | 81LG-30030 | Вал приводной (ведущий) (задний) | 1 | ||
| 4 | 81LG-30031 | Вал приводной (ведущий) (задний) | 1 | ||
| 4-1 | 103-83UNF | Болт | 8 | ||
| 4-10 | 102-PT4141L | GREASE NIPPLE | 1 | ||
| 4-2 | 100-6C-1 | J / подшипник в сборе | 1 | ||
| 4-2 | 100-6C-2 | J / подшипник в сборе | 1 | ||
| 4-3 | 200-6C145L | скольжения иго | 1 | ||
| 4-4 | 710-PT81 | пробки | 1 | ||
| 4-4 | 101-PT81 | Масленка | 1 | ||
| 4-5 | 810-415JK | Уплотнение | 1 | ||
| 4-6 | 40AF-6C224L | Вал | 1 | ||
| 4-7 | 100-5C-1 | J / подшипник в сборе | 1 | ||
| 4-7 | 100-5C-2 | J / подшипник в сборе | 1 | ||
| 4-8 | 910-56 | Пробка (заглушка) | 1 | ||
| 4-9 | 102-PT41 | Масленка | 1 | ||
| 5 | 81LG-30040 | Вал приводной (ведущий) (верхний) | 1 | ||
| 5 | 81LG-30041 | Вал приводной (ведущий) (верхний) | 1 | ||
| 5-1 | 2371-5C126L | фланец внешняя | 1 | ||
| 5-2 | 910-56 | Пробка (заглушка) | 1 | ||
| 5-3 | 40AF-5C178L | Вал | 1 | ||
| 5-4 | 100-5C-1 | J / подшипник в сборе | 1 | ||
| 5-4 | 100-5C-2 | J / подшипник в сборе | 1 | ||
| 5-5 | 103-83UNF | Болт | 4 | ||
| 5-6 | 810-415JK | Уплотнение | 1 | ||
| 5-7 | 710-PT81 | пробки | 1 | ||
| 5-7 | 101-PT81 | Масленка | 1 | ||
| 5-8 | 102-PT4141L | GREASE NIPPLE | 1 | ||
| 6 | S088-060286 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 7 | S017-20060D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S017-100302 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 9 | S411-100006 | Шайба пружинная | 8 |
