Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL730-9S
Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL730-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING
Версия:2013. 5.31 REV.13E

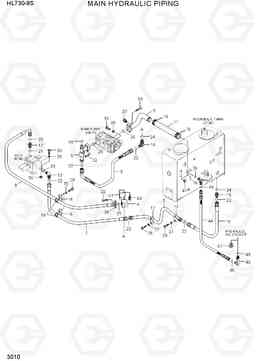

MAIN HYDRAULIC PIPING HL730-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P910-162013 | Шланг в сборе | 1 | ||
| 11 | P760-082055 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31LF-00071 | Соединитель | 1 | ||
| 13 | 31LF-00080 | Штуцер -90 | 1 | ||
| 14 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 15 | X500-110005 | Разъем | 1 | ||
| 16 | 34L4-01120 | Зажим | 2 | ||
| 17 | 31L7-40260 | Зажим | 2 | ||
| 18 | S572-750006 | Зажим | 4 | ||
| 18 | 11N6-20230 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 19 | S690-039100 | Уплотнительная втулка | 2 | ||
| 20 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 21 | S611-027001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S621-021001 | О кольцо | 8 | ||
| 23 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 27 | S441-100006 | Шайба | 4 | ||
| 28 | S017-100456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31LP-01530 | Трубка | 1 | ||
| 30 | S017-120606 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 31 | S017-140356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S441-120006 | Шайба | 9 | ||
| 36 | S205-121006 | Гайка | 3 | ||
| 38 | S441-140006 | Шайба | 2 | ||
| 39 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 4 | 31LF-00120 | Корпус клапана | 1 | ||
| 40 | S037-122556 | Болт | 4 | ||
| 41 | 31LG-00060 | Пластина | 1 | ||
| 42 | X520-110018 | Штуцер 90 orfs | 1 |
TROPICAL
|
|
| 43 | 31N5-10250 | Колено 90, длинный, ORFS | 1 |
TROPICAL
|
|
| 44 | P910-122035 | Шланг в сборе | 1 |
TROPICAL
|
|
| 45 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 1 |
TROPICAL
|
|
| 46 | S621-018001 | О кольцо | 2 |
TROPICAL
|
|
| 47 | P220-110105 | Заглушка | 2 |
STD
|
|
| 5 | 31LP-01510 | Трубка | 1 | ||
| 6 | 31LP-01521 | Трубка | 1 | ||
| 7 | P910-162027 | Шланг в сборе | 1 | ||
| 8 | P990-164334 | HOSE ASSY ORFS 0x90 | 1 | ||
| 9 | P920-164011 | Шланг в сборе | 1 | ||
| 9 | P920-164012 | Шланг в сборе | 1 |
