STEERING UNIT фронтального погрузчика колесного Hyundai HL730-9S
STEERING UNIT фронтального погрузчика колесного Hyundai HL730-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4050
Наименование:STEERING UNIT
Версия:

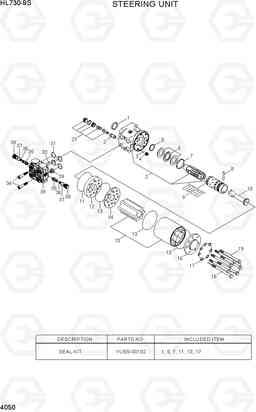

STEERING UNIT HL730-9S
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
* | 31LG-30130 | STEERING UNIT | 1 | ||
10 | YUBS-00008 | вал карданный | 1 | ||
12 | YUBS-00132 | пластина промежуточная | 1 | ||
14 | YUBS-00011 | плита дистрибьютор | 1 | ||
15 | YUBS-00133 | Зубчатое колесо | 1 | ||
16 | YUBS-00014 | Торцевая крышка | 1 | ||
18 | YUBS-00134 | SCREW WITH PIN | 1 | ||
19 | YUBS-00135 | Болт | 6 | ||
21 | YUBS-00116 | RELIEF VALVE-PILOT | 1 | ||
3 | YUBS-00002 | BALL | 1 | ||
31 | YUBS-00117 | О комплект колец | 1 | ||
33 | YUBS-00118 | контактный проката | 1 | ||
34 | YUBS-00119 | Болт | 2 | ||
36 | YUBS-00121 | Пружина | 2 | ||
37 | YUBS-00122 | Кольцо уплотнительное (О-кольцо) | 2 | ||
38 | YUBS-00123 | Пробка (заглушка) | 2 | ||
4 | YUBS-00003 | втулка резьба | 1 | ||
40 | YUBS-00102 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
6 | YUBS-00005 | подшипник в сборе | 1 | ||
8 | YUBS-00007 | поперечный штифт | 1 | ||
9 | YUBS-00058 | комплект пружин | 1 | ||
K1 | YUBS-00001 | Кольцо | 1 | ||
K11 | YUBS-00010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K13 | YUBS-00013 | Кольцо уплотнительное (О-кольцо) | 3 | ||
K17 | YUBS-00015 | Шайба | 7 | ||
K5 | YUBS-00004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K7 | YUBS-00006 | Кольцо | 1 | ||
N2 | @ | HOUSING,SPOOL,SLEEVE | 1 | ||
N35 | YUBS-00120 | клапан шок | 2 | ||
N39 | @ | HOUSING,CHECK VALVE | 1 |
