EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL730-3(-#1000)
EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL730-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2062
Наименование:EMERGENCY STEERING HYD PIPING
Версия:'99. 2.28 REV.2

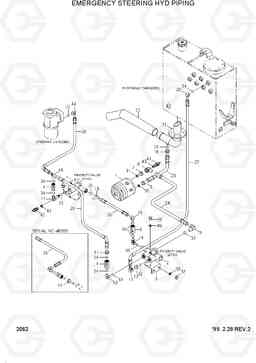

EMERGENCY STEERING HYD PIPING HL730-3(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| P010-210014 | Соединитель | 1 | |||
| P010-210018 | Соединитель | 1 | |||
| * | @ | EMER STRG PIPING | 1 | ||
| * | 91L8-00400 | EMER STEERING KIT | 1 | ||
| 1 | 81L8-00180 | E/M STEERING PUMP KIT | 1 | ||
| 10 | 31L8-90090 | Колено 90 | 1 | ||
| 11 | P010-110004 | Соединитель | 1 | ||
| 12 | P010-310008 | Соединитель | 1 | ||
| 13 | 34E7-03770 | ELBOW-SWIVEL NUT | 1 | ||
| 14 | P000-310007 | Соединитель | 1 | ||
| 14 | 31L8-90220 | Колено 90 | 1 | ||
| 15 | P020-110001 | Колено 90 | 1 | ||
| 16 | P010-110005 | Соединитель | 1 | ||
| 17 | 31L8-90080 | Колено 90 | 1 | ||
| 18 | P310-080808 | TEE | 1 | ||
| 19 | 34L4-01170 | TEE | 1 | ||
| 2 | @ | PRIORITY VALVE | 1 |
SEE 2110
|
|
| 20 | P020-110003 | Колено 90 | 1 | ||
| 21 | 31L8-90060 | Трубка | 1 | ||
| 22 | 31L8-90070 | Рукав высокого давления (РВД) | 1 | ||
| 23 | P610-122014 | HOSE ASSY-THD 0X45 | 1 | ||
| 24 | P610-126015 | HOSE ASSY-THD 0X45 | 1 | ||
| 24 | P610-126016 | HOSE ASSY-THD 0X45 | 1 | ||
| 25 | P610-085015 | HOSE ASSY-THD 0X45 | 1 | ||
| 25 | P610-085016 | HOSE ASSY-THD 0X45 | 1 | ||
| 26 | P610-045012 | HOSE ASSY-THD 0X45 | 1 | ||
| 26 | P610-045011 | HOSE ASSY-THD 0X45 | 1 | ||
| 27 | P620-081030 | Шланг в сборе | 1 | ||
| 27 | P620-081033 | Шланг в сборе | 1 | ||
| 28 | 31L8-90110 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P620-085005 | Шланг в сборе | 1 | ||
| 29 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 3 | 31L8-90050 | Пластина | 2 | ||
| 30 | P392-330000 | Шайба медная | 1 | ||
| 31 | P392-220000 | Шайба медная | 1 | ||
| 32 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 33 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 34 | S631-018001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S441-100002 | Шайба | 2 | ||
| 39 | S015-080602 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 4 | 34L3-01310 | Клапан обратный | 1 | ||
| 40 | S411-080002 | Шайба пружинная | 1 | ||
| 41 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 | ||
| 42 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 | ||
| 43 | P392-120000 | Шайба медная | 2 | ||
| 44 | P030-310005 | Штуцер -90 | 1 | ||
| 5 | 34L3-01320 | Клапан обратный | 1 | ||
| 6 | P010-220015 | Соединитель | 1 | ||
| 7 | P010-220019 | Соединитель | 1 | ||
| 8 | 31L8-90100 | ELBOW-SWIVEL NUT | 1 | ||
| 9 | P030-310017 | Штуцер -90 | 1 | ||
| E42 | @ | HARNESS-T/M CHECK | 1 |
SEE 4070
|
|
| E56 | @ | LAMP-EMERGENCY STG | 1 |
SEE 4030
|
