RIDE CONTROL HYDRAULIC PIPING(#0054-) фронтального погрузчика колесного Hyundai HL730-3(-#1000)
RIDE CONTROL HYDRAULIC PIPING(#0054-) фронтального погрузчика колесного Hyundai HL730-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2064
Наименование:RIDE CONTROL HYDRAULIC PIPING(#0054-)
Версия:2001. 6.11 REV.6

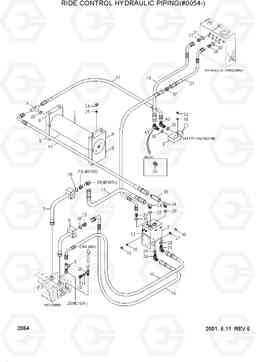

RIDE CONTROL HYDRAULIC PIPING(#0054-) HL730-3(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 91L8-00300 | RIDE CONTROL KIT | 1 | ||
| * | 91L8-00301 | RIDE CONTROL KIT | 1 | ||
| * | 91L8-00302 | RIDE CONTROL KIT | 1 | ||
| 1 | 31L8-90040 | Гидроаккумулятор | 1 | ||
| 10 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 | ||
| 11 | P392-120000 | Шайба медная | 1 | ||
| 12 | 31L8-90210 | Пластина | 1 | ||
| 13 | 31L8-90230 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P600-125010 | HOSE ASSY-THD | 1 | ||
| 14 | P600-125009 | HOSE ASSY-THD | 1 | ||
| 15 | P620-125018 | Шланг в сборе | 1 | ||
| 16 | P620-125012 | Шланг в сборе | 1 | ||
| 16 | P620-125015 | Шланг в сборе | 1 | ||
| 17 | P600-047014 | HOSE ASSY-THD | 1 | ||
| 17 | P610-047012 | HOSE ASSY-THD 0X45 | 1 | ||
| 18 | P620-042024 | Шланг в сборе | 1 | ||
| 18 | P620-042028 | Шланг в сборе | 1 | ||
| 19 | P620-042040 | Шланг в сборе | 1 | ||
| 2 | @ | RIDE CONTROL VALVE | 1 |
SEE 2200
|
|
| 20 | 34L1-02461 | TEE | 1 | ||
| 21 | P620-042020 | Шланг в сборе | 1 | ||
| 22 | P010-110002 | Соединитель | 2 | ||
| 23 | P010-110005 | Соединитель | 2 | ||
| 23 | P010-110005 | Соединитель | 1 | ||
| 24 | P020-110018 | Колено 90 | 4 | ||
| 25 | S441-100002 | Шайба | 7 | ||
| 26 | P010-110013 | Соединитель | 3 | ||
| 26 | P010-110013 | Соединитель | 1 | ||
| 27 | S441-120002 | Шайба | 2 | ||
| 28 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 28 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 29 | S631-029001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 3 | @ | SAFETY VALVE | 1 |
SEE 2140
|
|
| 30 | S631-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 31 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 32 | S015-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 34 | S017-102502 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S017-120252 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 36 | S401-082002 | Плоская шайба | 2 | ||
| 37 | 31L8-90250 | Соединитель | 1 | ||
| 38 | P020-110004 | Колено 90 | 1 | ||
| 39 | 31L7-20560 | CONNECTOR-SWIVEL | 1 | ||
| 4 | 31L8-90130 | TEE | 1 | ||
| 40 | P030-110012 | Штуцер -90 | 2 | ||
| 5 | 31L8-90140 | TEE | 1 | ||
| 6 | 31L8-90150 | Трубка | 1 | ||
| 7 | 31L8-90160 | Трубка | 1 | ||
| 8 | 31L8-90170 | Корпус клапана | 2 | ||
| 9 | 31L8-90180 | Корпус клапана | 2 | ||
| R21 | @ | HARNESS-FRONT | 1 |
SEE 4060
|
|
| R5 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 7020
|
|
| R57 | @ | SW-RIDE CONTROL | 1 |
SEE 4030
|
|
| R60 | @ | RELAY-5P | 1 |
SEE 4040
|
