CAB ELECTRIC 1 фронтального погрузчика колесного Hyundai HL730-3(-#1000)
CAB ELECTRIC 1 фронтального погрузчика колесного Hyundai HL730-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4030
Наименование:CAB ELECTRIC 1
Версия:2000. 3.20 REV.4

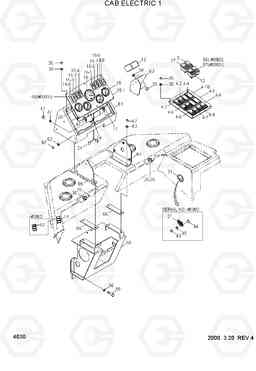

CAB ELECTRIC 1 HL730-3(-#1000)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 12 | 21L7-03150 | перейти полностью автоматический | 1 | ||
| 13 | 21L8-50060 | DISPLAY | 1 | ||
| 14 | 21L7-00280 | Крышка | 1 | ||
| 15 | 21L8-00630 | GAUGE BOARD ASSY | 1 | ||
| 15 | 21L8-00631 | GAUGE BOARD ASSY | 1 | ||
| 15-1 | 21L8-00480 | PLATE-DASH | 1 | ||
| 15-1 | 24L1-00480 | Пластина | 1 | ||
| 15-2 | 21L7-00320 | LAMP-O/HEAT,ENG OIL | 1 | ||
| 15-3 | 21L8-00340 | LAMP-BATTERY,T/M ERR | 1 | ||
| 15-4 | 21L7-00350 | LAMP-DIRECTION,HIGH | 1 | ||
| 15-5 | 21L7-00360 | LAMP-DIRECTION,PARK | 1 | ||
| 15-6 | 21L7-00370 | LAMP-BRAKE,T/M OIL | 1 | ||
| 15-7 | 21L7-00380 | LAMP-HYD TEMP,GLOW | 1 | ||
| 15-8 | 21E6-10460 | Крышка | 1 | ||
| 18 | 21L7-10032 | GAUGE-FUEL LEVEL | 1 | ||
| 21 | 21L1-0010 | HOUR METER | 1 | ||
| 24 | 21L8-01090 | HARNESS-GAUGE | 1 | ||
| 24 | 21L8-01092 | HARNESS-GAUGE | 1 | ||
| 25 | 21E6-10430 | SWITCH-START KEY | 1 | ||
| 26 | 21L6-10160 | DECAL-START KEY | 1 | ||
| 27 | 21L8-30420 | SWITCH-WORK LAMP | 1 | ||
| 28 | 24L1-03130 | PLUG-HOLE BLANK | 1 | ||
| 30 | 24L3-10080 | CIGAR LIGHTER ASSY | 1 | ||
| 30-1 | 24L3-10070 | LIGHTER-PLUG | 1 |
NOT SHOWN
|
|
| 30-2 | 24L3-10090 | BULB | 1 |
NOT SHOWN
|
|
| 31 | S593-000902 | клип жгут | 1 | ||
| 35 | S175-050156 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 36 | S401-052004 | Плоская шайба | 10 | ||
| 38 | S401-062006 | Плоская шайба | 2 | ||
| 4 | 21L7-00631 | SWITCH BOARD ASSY | 1 | ||
| 4-1 | 21L7-00521 | PLATE-SWITCH BOARD | 1 | ||
| 4-10 | 21E6-10460 | Крышка | 4 | ||
| 4-2 | 21E6-30410 | Переключатель света работы | 1 | ||
| 4-3 | 21L7-03090 | Выключатель | 1 | ||
| 4-4 | 21E6-30560 | перейти толчковой | 1 | ||
| 4-5 | 21E6-30510 | Переключатель парковки | 1 | ||
| 4-6 | 21E6-30570 | Переключатель | 1 | ||
| 4-7 | 21L7-03050 | Переключатель климатической | 1 | ||
| 4-8 | 21L7-03070 | SW стеклоочиститель / омыватель, р-р | 1 | ||
| 4-9 | 21E6-30490 | Переключатель зуммера остановка | 1 | ||
| 41 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 42 | S411-100002 | Шайба пружинная | 1 | ||
| 43 | S175-030154 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 44 | S201-031002 | Гайка | 2 | ||
| 45 | S401-032004 | Плоская шайба | 2 | ||
| 55 | S205-062002 | Гайка | 2 | ||
| 58 | 71L7-02880 | Крышка | 1 | ||
| 59 | S017-100254 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 60 | S403-102004 | Плоская шайба | 6 | ||
| 61 | 71L6-10560 | DASHBOARD | 1 | ||
| 62 | S401-052006 | Плоская шайба | 10 | ||
| 63 | 71L7-20460 | SUPPORT WA-DISPLAY | 1 | ||
| 64 | 71L7-20470 | Кронштейн | 1 | ||
| 65 | 71L6-10122 | Кронштейн | 1 | ||
| 66 | 71L6-10160 | PAD-RUBBER | 2 | ||
| 67 | S175-050206 | Болт с шестигранной головкой (под шестигранник) | 10 | ||
| 68 | 21L8-01390 | LAMP-RIDE CONTROL | 1 |
RIDE CONTROL
|
|
| 9 | 21E6-30440 | Переключатель маячка | 1 |
OPT
|
|
| E56 | 21L7-00460 | LAMP-EMER STEERING | 1 |
EMER STG
|
|
| N16 | 21L8-20500 | GAUGE-SPEED METER | 1 | ||
| N17 | 21L7-10042 | GAUGE-VOLTMETER | 1 | ||
| N19 | 21L7-10022 | GAUGE-OIL TEMP | 1 | ||
| N20 | 21L7-10012 | GAUGE-COOLANT TEMP | 1 | ||
| N21 | 21L7-10050 | HOUR METER | 1 | ||
| R57 | 21L7-03140 | Переключатель регулировки амортизатора | 1 |
RIDE CONTROL
|
|
| R57 | 21L8-01340 | Переключатель регулировки амортизатора | 1 |
RIDE CONTROL
|
