GAUGE BOARD ELECTRIC фронтального погрузчика колесного Hyundai HL730-3(#1001-)
GAUGE BOARD ELECTRIC фронтального погрузчика колесного Hyundai HL730-3(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4032
Наименование:GAUGE BOARD ELECTRIC
Версия:2001. 6.11 REV.1

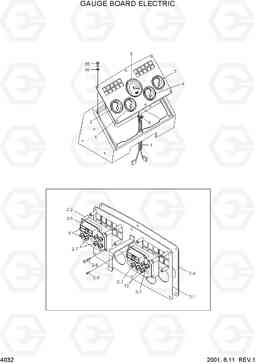

GAUGE BOARD ELECTRIC HL730-3(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 21L8-01500 | GAUGE BOARD SUB ASSY | 1 | ||
| 1 | 21L9-06111 | HARNESS-GAUGE | 1 | ||
| 10 | 21L6-03221 | BULB & SOCKET | 2 |
EMER STEER
|
|
| 2-10 | 21L6-03251 | BULB-RED & SOCKET | 10 |
NOT USED
|
|
| 2-11 | 21L6-03231 | BULB-BLUE & SOCKET | 1 |
NOT USED
|
|
| 2-3 | 21L6-03260 | PCB | 2 | ||
| 2-4 | 21L6-03140 | PANEL-WARNING LAMP | 1 | ||
| 2-5 | S161-030126 | SCREW | 12 | ||
| 2-6 | S161-040166 | Винт с крестообразным шлицем | 8 | ||
| 2-7 | 21L6-03210 | SOCKET | 3 | ||
| 2-8 | 21L6-03241 | BULB-ORANGE & SOCKET | 2 |
NOT USED
|
|
| 2-9 | 21L6-03221 | BULB & SOCKET | 4 |
NOT USED
|
|
| 3 | 21EE-10401 | GAUGE-WATER TEMP | 1 | ||
| 3-1 | 25D1-20900 | SOCKET & BULB | 1 |
NOT SHOWN
|
|
| 35 | S175-050166 | Винт (торцевой ключ) | 6 | ||
| 36 | S401-052006 | Плоская шайба | 6 | ||
| 4 | 25D1-00441 | GAUGE-T/M TEMP | 1 | ||
| 4-1 | 25D1-20900 | SOCKET & BULB | 1 |
NOT SHOWN
|
|
| 6 | 25D1-00480 | VOLTMETER | 1 | ||
| 7 | 21EE-10421 | GAUGE-FUEL | 1 | ||
| 7-1 | 25D1-20900 | SOCKET & BULB | 1 |
NOT SHOWN
|
|
| 8 | S552-035146 | Зажим | 1 | ||
| 9 | 21L6-03221 | BULB & SOCKET | 2 |
RIDE CONTROL
|
|
| N2 | 21L6-03071 | GAUGE BOARD ASSY | 1 | ||
| N2-1 | 21L6-03110 | PLATE-DASH | 1 | ||
| N2-2 | 21L6-03120 | CASE-WARNING LAMP | 2 | ||
| N5 | 21L8-20500 | GAUGE-SPEED METER | 1 |
