AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL730-3(#1001-)
AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL730-3(#1001-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4090
Наименование:AIR CONDITIONER MOUNTING
Версия:2003. 6.30 REV.3

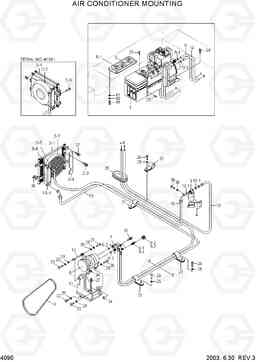

AIR CONDITIONER MOUNTING HL730-3(#1001-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11L7-90051 | EVAPORATOR UNIT | 1 | ||
| 10 | 11L8-90090 | HOSE-LIQUID(A) | 2 | ||
| 10-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 12 | 14L1-01330 | PIECE-TENSION | 1 | ||
| 13 | 11L8-90181 | Кронштейн | 1 | ||
| 14 | 11E4-3601 | Ремень клиновой (приводной) | 1 | ||
| 2 | 14L1-01260 | COND & F/SHROUD ASSY | 1 | ||
| 2 | 14L1-01260 | COND & F/SHROUD ASSY | 1 | ||
| 2-1 | @ | CONDENSER ASSY | 1 | ||
| 2-2 | @ | FAN & SHROUD ASSY | 1 | ||
| 2-3 | @ | BOLT & WASHER ASSY | 5 | ||
| 2-4 | @ | AIR GUARD-LH | 1 | ||
| 2-5 | @ | AIR GUARD-RH | 1 | ||
| 20 | 11L7-90210 | Уплотнительная втулка | 1 | ||
| 21 | 31E7-0309 | Зажим | 4 | ||
| 22 | 31E7-0315 | Зажим | 1 | ||
| 23 | S152-040122 | SCREW-TAPPING | 4 | ||
| 24 | S037-122552 | Болт | 4 | ||
| 25 | S441-120002 | Шайба | 4 | ||
| 26 | S017-120152 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S037-102552 | Болт | 7 | ||
| 28 | S411-100002 | Шайба пружинная | 2 | ||
| 29 | S403-102002 | Плоская шайба | 8 | ||
| 3 | 11E6-36050 | R/DRIER ASSY | 1 | ||
| 30 | 14L3-00741 | Подушка двигателя | 4 | ||
| 31 | S018-100352 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 32 | S037-103052 | Болт | 1 | ||
| 33 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 34 | S205-101002 | Гайка | 2 | ||
| 35 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 36 | S015-080162 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | S403-082002 | Плоская шайба | 2 | ||
| 39 | S161-040102 | Болт | 4 | ||
| 4 | 11E6-36100 | BRACKET-R/DRIER | 1 | ||
| 40 | S411-040002 | Шайба пружинная | 4 | ||
| 41 | S401-042002 | Плоская шайба | 4 | ||
| 5 | 14L1-01280 | CONTROL ASSY | 1 | ||
| 5-1 | AE60001100-2 | KNOB | 3 | ||
| 6 | 11EM-90040 | Компрессор | 1 | ||
| 7 | 12E3-3509 | PLATE-COMP JOINT | 1 | ||
| 8 | 14L3-01430 | HOSE-SUCTION | 1 | ||
| 8-1 | A304100501-4 | VALVE-CORE | 1 | ||
| 8-2 | A304300701-4 | CAP-H | 1 | ||
| 8-3 | A500058799-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8-4 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 11L7-90102 | HOSE-DISCHARGE | 1 | ||
| 9-1 | A304100501-4 | VALVE-CORE | 1 | ||
| 9-2 | A304300801-4 | CAP-L | 1 | ||
| 9-3 | A500058799-1 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9-4 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 |
