AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL730TM-9
AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL730TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1090
Наименование:AIR CONDITIONER MOUNTING
Версия:2014.10.31 REV.14K

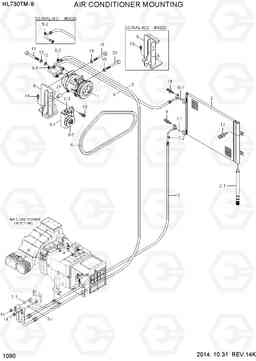

AIR CONDITIONER MOUNTING HL730TM-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11Q6-90040 | Компрессор | 1 | ||
| 10 | S037-102556 | Болт | 6 | ||
| 10 | S037-102556 | Болт | 3 | ||
| 11 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 12 | S411-100006 | Шайба пружинная | 1 | ||
| 13 | S403-10200B | Плоская шайба | 1 | ||
| 14 | S285-06100B | гайка с фланцем | 2 | ||
| 15 | S403-08200B | Плоская шайба | 4 | ||
| 16 | S109-080906 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S109-080906 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 17 | S035-082526 | Болт | 4 | ||
| 18 | S035-083026 | Болт | 1 | ||
| 19 | S037-103056 | Болт барашек / шестигранная шайба | 3 | ||
| 2 | 11Q6-90071 | конденсатор R / сушилка | 1 | ||
| 2-1 | A2W00701C | Турбина | 1 | ||
| 2-1 | A2W00701D | Турбина | 1 | ||
| 20 | S107-081306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | 11LP-90120 | Вставка | 1 | ||
| 3 | 11N6-90110 | холостым шкивом | 1 | ||
| 3-1 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 3-2 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 3-3
|
|
| 3-3 | A8900-518-03-3 | стяжной болт | 1 | ||
| 4 | 12L3-0120 | Ремень клиновой (приводной) | 1 | ||
| 4 | 11LL-91440 | Ремень клиновой (приводной) | 1 | ||
| 5 | 11LP-90061 | всасывающий шланг | 1 | ||
| 5 | 11LP-90062 | всасывающий шланг | 1 | ||
| 5 | 11LP-90063 | всасывающий шланг | 1 | ||
| 5-1 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5-2 | A304300401Z4 | крышка заправочный клапан л | 1 | ||
| 6 | 11LP-90041 | Сливной шланг | 1 | ||
| 6 | 11LP-90042 | Сливной шланг | 1 | ||
| 6-1 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 6-2 | A304300301Z4 | крышка заправочный клапан ч | 1 | ||
| 7 | 11LP-90052 | Шланг жидкости (б) | 1 | ||
| 7 | 11LP-90053 | Шланг жидкости (б) | 1 | ||
| 7-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 7-2 | A8220-010-00-2 | Датчик давления (переключатель, реле) | 1 | ||
| 8 | 11LP-90011 | Кронштейн | 1 | ||
| 8 | 11LP-90110 | Кронштейн | 1 | ||
| 9 | S035-062526 | Болт | 2 |
