Код подсистемы:3041

Наименование:ATTACHMENT HYDRAULIC PIPING 2

Версия:2013. 10.31 REV.13K

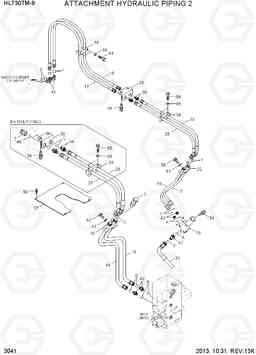

ATTACHMENT HYDRAULIC PIPING 2 HL730TM-9

Поз.	Код	Наименование	Кол	Прим.
14	31LP-20200	Трубка	1
15	31LP-20210	Трубка	1
16	31LP-20160	Трубка	1
17	31LP-20170	Трубка	1
18	31LM-20040	Встроенный клапан в сборе	1
19	31LG-20350	Рукав высокого давления (РВД)	2
20	P920-066037	Шланг в сборе	2
20	P920-064037	Шланг в сборе	2
21	P930-062058	Шланг в сборе	1
21	P930-062060	Шланг в сборе	1
25	P920-126039	Шланг в сборе	2	EXTRA PIPING
27	31LP-20220	Пластина	1
30	31LP-20240	Зажим	1
32	31LP-20230	Зажим	1
33	31L7-20480	Зажим	2	EXTRA PIPING
34	34L3-02060	Зажим	4
35	31L7-20380	Кронштейн	1
36	31LP-20330	Кронштейн	1	EXTRA PIPING
38	31LF-20310	CONNECTOR ASSY	2	EXTRA PIPING
39	X540-120002	Разъем ORFS	2
42	X500-310002	Разъем	3
43	31FQ-80120	Соединитель	2
44	X530-110002	Штуцер	2
52	S037-124556	Болт	1
54	S017-100606	Болт с шестигранной головкой (под шестигранник)	4
55	S017-100706	Болт с шестигранной головкой (под шестигранник)	2	EXTRA PIPING
56	S037-122556	Болт	2	EXTRA PIPING
56	S037-122556	Болт	5
58	S037-124056	Болт	1
59	S037-064556	Болт	2
61	S441-12000B	Шайба	2
66	S441-10000B	Шайба	2	EXTRA PIPING
66	S441-10000B	Шайба	4
7	X710-100105	крышка гидрокси ORFS	2
A	S611-012001	Кольцо уплотнительное (О-кольцо)	3	A/S ITEM
B	S611-030001	Кольцо уплотнительное (О-кольцо)	2	A/S ITEM
C	S621-018001	О кольцо	4	A/S ITEM,EXTRA
C	S621-018001	О кольцо	6	A/S ITEM
D	S621-012001	Кольцо уплотнительное (О-кольцо)	7	A/S ITEM
E	S631-014001	Кольцо уплотнительное (О-кольцо)	2	A/S ITEM
F	S621-021001	О кольцо	2	A/S ITEM
