PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL730TM-3(-#1000)

PILOT HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL730TM-3(-#1000) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России

Код подсистемы:2021

Наименование:PILOT HYDRAULIC PIPING 2

Версия:2000. 3.20 REV.2

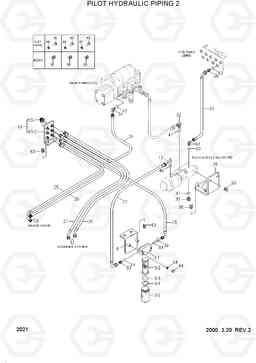

PILOT HYDRAULIC PIPING 2 HL730TM-3(-#1000)

Поз.	Код	Наименование	Кол	Прим.
12	31L7-10050	TEE	1
13	31L8-10190	COUPLING ASSY-SCREW	1
13-1	31EM-30210	COUPLING-SCREW	1
13-2	31L8-10200	Пластина	1
20	P610-047016	HOSE ASSY-THD 0X45	1
21	P610-047015	HOSE ASSY-THD 0X45	1
22	P620-042018	Шланг в сборе	1
23	P620-042011	Шланг в сборе	1
24	P600-047012	HOSE ASSY-THD	1
25	P620-043020	Шланг в сборе	2
26	31L8-10110	Кронштейн	1
27	P620-062015	Шланг в сборе	1
28	P010-110002	Соединитель	1
3	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
3-2	31E3-0018	Элемент фильтра пилотного, гидравлики	1
3-3	31E3-0069	Кольцо	1
3-4	31E3-0070	Кольцо уплотнительное (О-кольцо)	1
3-5	31E3-0071	CAP	1
32	31L8-10101	Колено 90	1
33	P010-110015	Соединитель	1
34	P020-110001	Колено 90	1
35	S037-103052	Болт	2
37	P220-310103	Заглушка	1
38	P320-080404	TEE	1
40	S611-012001	Кольцо уплотнительное (О-кольцо)	2
41	S611-016001	Кольцо уплотнительное (О-кольцо)	2
42	S631-011001	Кольцо уплотнительное (О-кольцо)	2
44	S631-018001	Кольцо уплотнительное (О-кольцо)	2
49	S015-060602	Болт с шестигранной головкой (под шестигранник)	2
50	S035-082542	Болт	2
53	S037-122552	Болт	4
54	S403-062002	Плоская шайба	2
55	S403-082002	Плоская шайба	2	NOT USED
56	S441-100002	Шайба	2	NOT USED
57	S441-120002	Шайба	4	NOT USED
6	31L8-10040	Пластина	1
61	P020-310002	Колено 90	1
N3-1	31E3-0067	Головка фильтра	1
