ATTACHMENT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL730TM-3(-#1000)

Код подсистемы:2030

Наименование:ATTACHMENT HYDRAULIC PIPING 1

Версия:2000. 3.20 REV.2

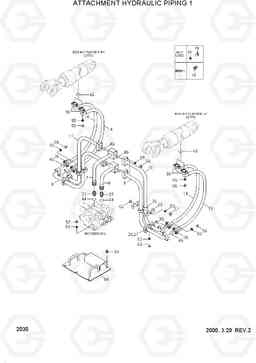

ATTACHMENT HYDRAULIC PIPING 1 HL730TM-3(-#1000)

Поз.	Код	Наименование	Кол	Прим.
10	31L8-20260	Трубка	1
11	31L8-20270	Трубка	1
14	P701-124328	Шланг в сборе	2
15	P701-124324	Шланг в сборе	2
25	31L8-20121	Зажим	4
26	S690-027100	Уплотнительная втулка	8
27	31L8-20130	Зажим	2
33	P010-310010	Соединитель	2
36	P173-120102	фланец гидрокси, сплит	16
44	S611-023001	Кольцо уплотнительное (О-кольцо)	2
46	P590-025001	Кольцо уплотнительное (О-кольцо)	12
51	S017-120752	Болт с шестигранной головкой (под шестигранник)	2
52	S205-121002	Гайка	2
53	S441-120002	Шайба	8
54	S107-100402	Болт с шестигранной головкой (под шестигранник)	16
55	S411-100002	Шайба пружинная	48
56	S107-100304	Болт с шестигранной головкой (под шестигранник)	32
57	S017-120402	Болт с шестигранной головкой (под шестигранник)	3
6	31L8-20040	Трубка	1
63	S017-120602	Болт с шестигранной головкой (под шестигранник)	2
64	S037-122552	Болт	5
66	31L8-20361	COVER WA	1
7	31L8-20050	Трубка	1
8	31L8-20240	Трубка	1
9	31L8-20250	Трубка	1
