HYDRAULIC TANK ASSY фронтального погрузчика колесного Hyundai HL730TM-7
HYDRAULIC TANK ASSY фронтального погрузчика колесного Hyundai HL730TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3120
Наименование:HYDRAULIC TANK ASSY
Версия:2010. 3.31 REV.10C

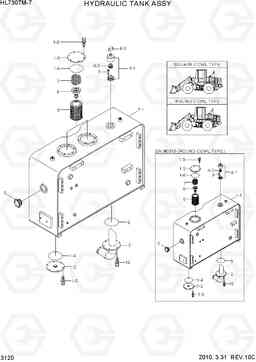

HYDRAULIC TANK ASSY HL730TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | HYD TANK ASSY | 1 | ||
| 1 | 31LG-60022 | HYD TANK SUB ASSY | 1 |
SQUARE COWL
|
|
| 1 | 31LG-60310 | HYD TANK SUB ASSY | 1 |
ROUND COWL
|
|
| 1 | 31LG-60311 | HYD TANK SUB ASSY | 1 |
ROUND COWL
|
|
| 1-1 | 31LG-60032 | HYD TANK WA | 1 |
SQUARE COWL
|
|
| 1-1 | 31LG-60200 | HYD TANK WA | 1 |
ROUND COWL
|
|
| 1-1 | 31LG-60201 | HYD TANK WA | 1 |
ROUND COWL
|
|
| 1-1 | 31LG-60320 | HYD TANK WA | 1 |
ROUND COWL
|
|
| 1-1 | 31LG-60321 | HYD TANK WA | 1 |
ROUND COWL
|
|
| 1-2 | 31LD-60050 | Крышка ва | 1 | ||
| 1-3 | 31L9-60151 | Крышка | 2 |
SQUARE COWL
|
|
| 1-3 | 31E3-4526 | Крышка | 1 |
ROUND COWL
|
|
| 1-4 | S632-140001 | Кольцо уплотнительное (О-кольцо) | 3 |
SQUARE COWL
|
|
| 1-4 | S632-140001 | Кольцо уплотнительное (О-кольцо) | 1 |
ROUND COWL
|
|
| 1-5 | S037-102556 | Болт | 18 |
SQUARE COWL
|
|
| 1-5 | S037-102556 | Болт | 12 |
ROUND COWL
|
|
| 1-6 | S632-165001 | Кольцо уплотнительное (О-кольцо) | 1 |
ROUND COWL
|
|
| 10 | S037-102556 | Болт | 6 | ||
| 2 | 31LG-60050 | Трубка в сборе | 1 | ||
| 2 | 31LG-60500 | Трубка в сборе | 1 | ||
| 3 | 31L1-4047 | Датчик вид | 1 | ||
| 4 | 31EE-02100 | Сапун | 1 | ||
| 4-1 | PM102-0001R | BODY | 1 | ||
| 4-2 | 31EE-02110 | Муфта | 1 | ||
| 4-3 | XKCT-00001 | NUT CAP | 1 | ||
| 5 | 31L9-60161 | ELEMENT-HYD | 2 |
SQUARE COWL
|
|
| 5 | 31L1-4041 | Элемент фильтра | 1 |
ROUND COWL
|
|
| 6 | 31M5-00240 | перепускной клапан | 2 |
SQUARE COWL
|
|
| 6 | E131-0256 | перепускной клапан | 1 |
ROUND COWL
|
|
| 7 | E131-0220 | Пружина | 2 | ||
| 8 | S632-140001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | S109-060156 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| N1 | 31LG-60190 | HYD TANK SUB ASSY | 1 |
ROUND COWL
|
|
| N1 | 31LG-60191 | HYD TANK SUB ASSY | 1 |
ROUND COWL
|
