BRAKE VALVE фронтального погрузчика колесного Hyundai HL730TM-7
BRAKE VALVE фронтального погрузчика колесного Hyundai HL730TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4080
Наименование:BRAKE VALVE
Версия:2006. 6.30 REV.6F

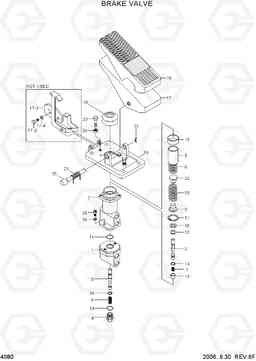

BRAKE VALVE HL730TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31LG-40020 | BRAKE VALVE | 1 | ||
| * | 31LG-40021 | BRAKE VALVE | 1 | ||
| 1 | XKAK-00001 | опускания кузова | 1 | ||
| 1 | XKAK-00043 | BODY-LOWER | 1 | ||
| 13 | XKAK-00010 | GUIDE | 1 | ||
| 14 | XKAK-00059 | Кольцо стопорное | 2 | ||
| 16 | XKAK-00011 | Педаль пластины | 1 | ||
| 16 | XKAK-00047 | Педаль пластины | 1 | ||
| 17 | XKAK-00012 | Педаль в сборе | 1 | ||
| 17-1 | @ | PEDAL | 1 |
NOT USED
|
|
| 17-2 | @ | PLATE-LOCK | 1 |
NOT USED
|
|
| 17-3 | @ | BOLT-HEX | 1 |
NOT USED
|
|
| 17-4 | @ | WASHER-PLATE | 1 |
NOT USED
|
|
| 18 | XKAK-00015 | Крышка педали | 1 | ||
| 18 | XKAK-00071 | Крышка педали | 1 | ||
| 19 | XKAK-00016 | BELLOWS | 1 | ||
| 19 | XKAK-00048 | сильфон | 1 | ||
| 2 | XKAK-00002 | Тело верхняя | 1 | ||
| 2 | XKAK-00044 | BODY-UPPER | 1 | ||
| 20 | XKAK-00017 | контактный 1 замок | 1 | ||
| 20 | XKAK-00049 | контактный 1 замок | 1 | ||
| 21 | XKAK-00018 | Весной 1 | 1 | ||
| 21 | XKAK-00050 | пружина Торсион | 1 | ||
| 3 | XKAK-00003 | Золотник | 2 | ||
| 3 | XKAK-00045 | Золотник | 2 | ||
| 32 | XKAK-00074 | фиксатор 2 пружины | 1 | ||
| 32 | XKAK-00019 | фиксатор 2 пружины | 1 | ||
| 33 | XKAK-00075 | Весной 1 главный | 1 | ||
| 33 | XKAK-00032 | Весной 1 главный | 1 | ||
| 4 | XKAK-00004 | Пробка (заглушка) | 1 | ||
| 5 | XKAK-00005 | HOLDER | 1 | ||
| 5 | XKAK-00053 | HOLDER | 1 | ||
| 6 | XKAK-00006 | SPRING-LOWER | 1 | ||
| 7 | XKAK-00007 | SPRING-UPPER | 1 | ||
| 8 | XKAK-00073 | Весной 1 главный | 1 | ||
| 8 | XKAK-00008 | Весной 1 главный | 1 | ||
| 9 | XKAK-00009 | стопорная пружина | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N10 | @ | O-RING | 1 | ||
| N11 | @ | O-RING | 1 | ||
| N12 | @ | SEAL-OIL | 1 | ||
| N14 | @ | RING-RETAINING | 2 | ||
| N15 | @ | BUSHING | 1 | ||
| N22 | @ | RING-RETAINER,C TYPE | 1 | ||
| N23 | @ | BOLT-HEX | 2 | ||
| N24 | @ | NUT-HEX | 2 | ||
| N25 | @ | BOLT-SOCKET | 2 | ||
| N26 | @ | WASHER-SPRING | 4 | ||
| N30 | @ | WASHER-PLAIN | 1 | ||
| N31 | @ | RING-RETAINER,C TYPE | 1 |
