STEERING HYDRAULIC PIPING 2(DUAL PEDAL) фронтального погрузчика колесного Hyundai HL730TM-7A

Код подсистемы:3061

Наименование:STEERING HYDRAULIC PIPING 2(DUAL PEDAL)

Версия:2012. 3.31 REV.12C

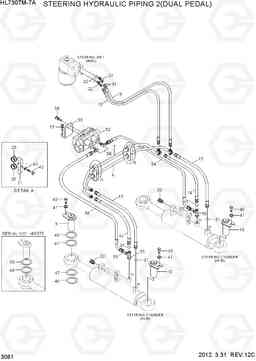

STEERING HYDRAULIC PIPING 2(DUAL PEDAL) HL730TM-7A

Поз.	Код	Наименование	Кол	Прим.
10	31LG-30320	Палец	2
14	P910-084011	Шланг в сборе	2
14	P910-084010	Шланг в сборе	2
15	P910-084013	Шланг в сборе	2
18	P910-084017	Шланг в сборе	1
19	P910-084016	Шланг в сборе	1
20	31EK-11130	COUPLING-SCREW	2
21	31L7-30060	Зажим	2
22	31LG-30080	Штуцер -90	2
28	S690-022100	Уплотнительная втулка	4
31	S621-014001	Кольцо уплотнительное (О-кольцо)	6
32	S611-016001	Кольцо уплотнительное (О-кольцо)	2
37	S621-011001	Кольцо уплотнительное (О-кольцо)	1
40	S017-16020D	Болт с шестигранной головкой (под шестигранник)	4
41	64L3-01120	Шайба	4
42	S017-120506	Болт с шестигранной головкой (под шестигранник)	2
43	S441-120006	Шайба	2
47	31L9-30110	прокладка (0.5T)	2
47	31L9-30110	прокладка (0.5T)	3
48	31L9-30120	прокладка (1.0T)	2
48	31L9-30120	прокладка (1.0T)	3
49	31LB-30560	Прокладка	2
50	31LB-30570	Прокладка	2
52	31L2-3004	подушка клапан	1
52	31LM-30310	подушка клапан	1
53	31LC-30090	Пластина	1
54	P930-044024	Шланг в сборе	2
55	X840-535153	Переходник	2
56	31FG-10020	Колено 90	2
57	S037-122556	Болт	2
58	S035-082056	Болт	2
59	S621-011001	Кольцо уплотнительное (О-кольцо)	2
6	31LG-30030	Трубка	1
7	31LG-30040	Трубка	1
9	31LG-30310	Палец	2
