Каталог запчастей
-
Hyundai
-
HL730TM-7A
- BRAKE HYDRAULIC PIPING(DUAL PEDAL)
BRAKE HYDRAULIC PIPING(DUAL PEDAL) фронтального погрузчика колесного Hyundai HL730TM-7A
BRAKE HYDRAULIC PIPING(DUAL PEDAL) фронтального погрузчика колесного Hyundai HL730TM-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3080
Наименование:BRAKE HYDRAULIC PIPING(DUAL PEDAL)
Версия:2012. 2.29 REV.12B

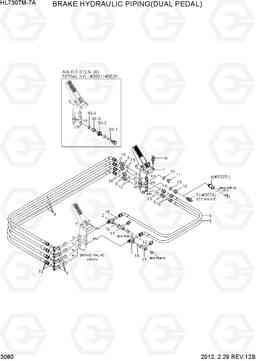

BRAKE HYDRAULIC PIPING(DUAL PEDAL) HL730TM-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 90LG-97000 | DUAL BRAKE PEDAL KIT | 1 | ||
| 1 | 31LG-40300 | BRAKE VALVE-DUAL(RH) | 1 | ||
| 10 | 31LG-40050 | Адаптер | 1 | ||
| 11 | P220-110102 | Заглушка | 1 | ||
| 12 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 14 | P391-040000 | Шайба медная | 1 | ||
| 15 | P392-120000 | Шайба медная | 1 | ||
| 16 | S035-082552 | Болт | 2 | ||
| 17 | 31N6-66090 | Тест тройник | 2 | ||
| 18 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 2 | 31LF-40310 | TEE-SHUTTLE | 2 | ||
| 20 | @ | MAT-FLOOR | 1 |
SEE 5130 ITEM 5
|
|
| 21 | @ | COVER | 1 |
SEE 2010 ITEM47
|
|
| 22 | @ | HARNESS-PLUG | 1 |
SEE 2020 ITEM65
|
|
| 3 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 3 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 30 | 21LB-51700 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S
|
|
| 30-1 | 21LB-51600 | HARNESS-EXT | 1 | ||
| 30-2 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 | ||
| 30-3 | 31LG-40071 | Адаптер | 1 | ||
| 30-4 | P392-120000 | Шайба медная | 1 | ||
| 4 | P920-063014 | Шланг в сборе | 4 | ||
| 5 | P930-063013 | Шланг в сборе | 2 | ||
| 6 | X500-110002 | Разъем | 6 | ||
| 9 | X840-525252 | Переходник | 4 | ||
| N3 | @ | SWITCH-PRESSURE | 1 |
SEE ITEM 30
|
