Гидрораспределитель (главный управляющий клапан) фронтального погрузчика колесного Hyundai HL740-3(-#0847)
Гидрораспределитель (главный управляющий клапан) фронтального погрузчика колесного Hyundai HL740-3(-#0847) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2100
Наименование:MAIN CONTROL VALVE
Версия:'99. 2.28 REV.4

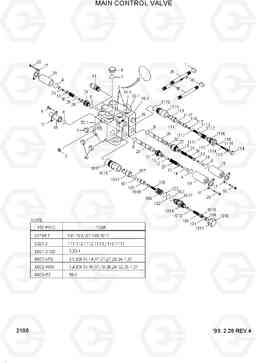

MAIN CONTROL VALVE HL740-3(-#0847)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT INDIVIDUALLY SUPPLIED | 1 | ||
| * | 31L7-00021 | Гидрораспределитель (главный управляющий клапан) | 1 | ||
| 1 | 1058 | NUT-SPECIAL | 2 | ||
| 10 | 51055-16 | Клапан главный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 101 | 40-012 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1015 | 51071 | BODY | 1 | ||
| 1016 | 52713-10 | Прокладка | 1 | ||
| 1017 | 53-912 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1019 | 51799-1 | KIT-SEAL & SPRING | 1 |
SEE NOTE
|
|
| 102 | 43-113 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 103 | 4574-B | Кольцо | 2 | ||
| 11 | 51650-4 | RELIEF VALVE-PORT | 3 | ||
| 111 | 43-010 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1115 | 53-903 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1118 | 5321-2 | KIT-SEAL & SPRING | 1 |
SEE NOTE
|
|
| 112 | 43-013 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 12 | 53346 | Вставка | 1 | ||
| 13 | 53347 | Плоская шайба | 5 | ||
| 14 | 53351 | SCREW-SHOULDER | 2 | ||
| 15 | 53439 | CAP SCREW-SOC,HD | 2 | ||
| 16 | 5475 | ANTI VOID ASSY | 1 | ||
| 17 | 55000 | Тарелка клапана | 4 | ||
| 18 | 55001 | CAP-SPOOL | 1 | ||
| 19 | 55003-5 | CAP-SPOOL | 3 | ||
| 2 | 11120 | Пробка (заглушка) | 1 | ||
| 20 | 55119 | CAP SCREW-SOC.HD | 4 | ||
| 21 | 55251 | RETAINER-CAP,SPOOL | 2 | ||
| 22 | 55251-1 | RETAINER-CAP,SPOOL | 1 | ||
| 23 | 55361 | SCREW-SHOULDER | 1 | ||
| 24 | 55449 | Плоская шайба | 1 | ||
| 25 | 55450 | Вставка | 1 | ||
| 26 | 55452 | Пружина | 1 | ||
| 27 | 55453 | Пружина | 1 | ||
| 3 | 1343 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 30 | 55461 | Пружина | 1 | ||
| 31 | 55462 | Пружина | 1 | ||
| 32 | 55490-B | Кольцо | 1 | ||
| 33 | 6001-D108 | INLET SECTION ASSY | 1 |
SEE NOTE
|
|
| 34 | 6002-V76 | SPOOL SECTION ASSY | 1 |
SEE NOTE
|
|
| 35 | 6002-W36 | SPOOL SECTION ASSY | 1 |
SEE NOTE
|
|
| 36 | 6003-E2 | OUTLET SECTION ASSY | 1 |
SEE NOTE
|
|
| 37 | 6023 | POPPET | 2 | ||
| 38 | 6024-42 | TIE ROD | 2 | ||
| 39 | 6027-42 | TIE ROD | 1 | ||
| 4 | 3285 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 40 | 6028 | NUT-SPECIAL | 4 | ||
| 5 | 3385 | Винт | 2 | ||
| 6 | 3393 | Пробка (заглушка) | 1 | ||
| 7 | 3394 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | 41-020 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 9 | 4628 | Пружина | 2 | ||
| N1010 | 51065 | NUT-SPECIAL | 1 | ||
| N1011 | 51066 | Гайка | 1 | ||
| N1012 | 51068 | POPPET | 1 | ||
| N1013 | 51069 | POPPET | 1 | ||
| N1014 | 51070 | Пробка (заглушка) | 1 | ||
| N1018 | 53711 | Поршень | 1 | ||
| N104 | 50141 | Пружина | 1 | ||
| N105 | 50424-1 | POPPET | 1 | ||
| N106 | 50617 | Пружина | 1 | ||
| N107 | 5067-B | Кольцо | 1 | ||
| N108 | 50823 | Пружина | 1 | ||
| N109 | 51064 | PLUG-ADJUST | 1 | ||
| N1110 | 52056-1 | BODY | 1 | ||
| N1111 | 52059 | Пружина | 1 | ||
| N1112 | 52060-B | Кольцо | 1 | ||
| N1113 | 52061 | Пружина | 1 | ||
| N1114 | 52062 | Пружина | 1 | ||
| N1116 | 53-910 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N1117 | 5331-B | Кольцо | 1 | ||
| N113 | 5056-5 | SCREW-ADJUST | 1 | ||
| N114 | 51539-1 | NUT-SPECIAL | 1 | ||
| N115 | 52050-1 | Пробка (заглушка) | 1 | ||
| N116 | 52051-1 | POPPET | 1 | ||
| N117 | 52052-1 | Поршень | 1 | ||
| N118 | 52053 | POPPET | 1 | ||
| N119 | 52055-1 | POPPET | 1 | ||
| N28 | 55458 | Золотник | 1 |
BUCKET
|
|
| N29 | 55459 | Золотник | 1 |
BOOM
|
|
| N33-1 | 6004-D82 | HOUSING-INLET | 1 | ||
| N34-1 | 6005-V30 | HOUSING-SPOOL | 1 | ||
| N35-1 | 6005-W23 | HOUSING-SPOOL | 1 | ||
| N36-1 | 6006-E2 | HOUSING-OUTLET | 1 |
