ELECTRIC CONTROL VALVE фронтального погрузчика колесного Hyundai HL740-3(-#0847)
ELECTRIC CONTROL VALVE фронтального погрузчика колесного Hyundai HL740-3(-#0847) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3175
Наименование:ELECTRIC CONTROL VALVE
Версия:'98. 6.15 REV.2

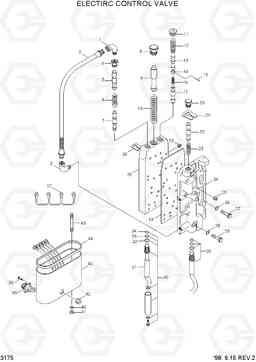

ELECTRIC CONTROL VALVE HL740-3(-#0847)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT INDIVIDUALLY SUPPLIED | 1 | ||
| * | 246135 | ELEC CONTROL VLV ASSY | 1 | ||
| 1 | 731745 | ELBOW | 1 | ||
| 10 | 234181 | Пружина | 1 | ||
| 11 | 47K6 | Пробка (заглушка) | 1 | ||
| 12 | 246016 | Пружина | 1 | ||
| 13 | 246017 | SPOOL-RANGE | 1 | ||
| 14 | 241118 | STOP-SPOOL | 1 | ||
| 15 | 1JM5024 | PIN-ROLL | 1 | ||
| 15A | 4200274 | PLUG-STOP | 1 |
NOT SHOWN
|
|
| 16 | 246016 | Пружина | 1 | ||
| 17 | 246018 | SPOOL-RANGE | 1 | ||
| 18 | 239244 | Пробка (заглушка) | 2 | ||
| 19 | 248005 | Прокладка | 1 | ||
| 2 | 241583 | Гильза цилиндра атригера | 1 | ||
| 20 | 24K7 | Пробка (заглушка) | 1 | ||
| 21 | 234170 | STOP-SPOOL | 1 | ||
| 22 | 246019 | Золотник | 1 | ||
| 23 | 246016 | Пружина | 1 | ||
| 25 | 239244 | Пробка (заглушка) | 7 | ||
| 26 | 4E6 | Стопорная шайба (кольцо) | 2 | ||
| 27 | 1C624 | Болт | 2 | ||
| 28 | 4E6 | Стопорная шайба (кольцо) | 1 | ||
| 29 | 1C636 | Болт | 1 | ||
| 3 | 731745 | ELBOW | 1 | ||
| 30 | 240224 | Соленоид (электромагнитный клапан), в сборе | 5 |
INCL 31-34
|
|
| 31 | 240551 | COIL-SOL(BLACK) | 5 | ||
| 31 | 246283 | COIL-SOL(METAL) | 5 | ||
| 32 | 57K6 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 33 | 76K013 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 34 | 76K012 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 36 | 234170 | STOP-SPOOL | 1 | ||
| 37 | 241800 | HARNESS | 1 | ||
| 38 | 18G406 | Болт | 8 | ||
| 39 | 241803 | RECEPTACLE & WIRE | 1 | ||
| 4 | 241323 | Пробка (заглушка) | 1 | ||
| 41 | 60D4 | Гайка | 2 | ||
| 42 | 743931 | Уплотнительная втулка | 1 | ||
| 43 | 241808 | COVER-DUST | 1 | ||
| 44 | 241806 | Сальник | 1 | ||
| 45 | 241809 | BOLT-STUD | 2 | ||
| 46 | 246094 | Встроенный клапан в сборе | 1 |
NOT SHOWN
|
|
| 48 | 4200851 | PROTECTION | 1 |
NOT SHOWN
|
|
| 5 | 246015 | SPOOL-SHIFT | 1 | ||
| 6 | 246016 | Пружина | 1 | ||
| 7 | 246015 | SPOOL-SHIFT | 1 | ||
| 8 | 24K7 | Пробка (заглушка) | 1 | ||
| 9 | 234185 | Золотник | 1 | ||
| N24 | @ | SHUTTLE VALVE | 1 |
SEE ITEM46
|
|
| N35 | @ | HOUSING-CONTROL VLV | 1 |
SEE ITEM47
|
