BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-3(#0848-)
BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-3(#0848-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:BRAKE HYDRAULIC PIPING 1
Версия:2004.10.26 REV.99

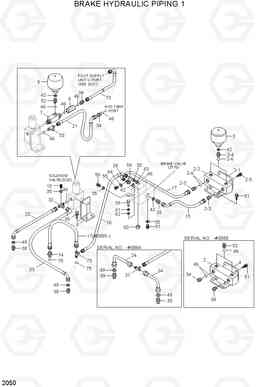

BRAKE HYDRAULIC PIPING 1 HL740-3(#0848-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 |
PARKING
|
|
| 13 | P620-063058 | Шланг в сборе | 1 | ||
| 15 | P620-063012 | Шланг в сборе | 1 | ||
| 17 | P620-063011 | Шланг в сборе | 1 | ||
| 17 | P620-063011 | Шланг в сборе | 2 | ||
| 18 | P620-063032 | Шланг в сборе | 1 | ||
| 2 | 31L7-40041 | Корпус клапана | 1 | ||
| 2 | 31L7-40310 | BLOCK ASSY | 1 | ||
| 2-1 | 31L7-40052 | Пластина | 1 | ||
| 2-2 | 31L7-40041 | Корпус клапана | 1 | ||
| 2-3 | P010-110003 | Соединитель | 2 | ||
| 2-4 | 31E3-3099 | Соединитель | 2 | ||
| 2-5 | S037-123052 | Болт | 2 | ||
| 2-6 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 21 | P620-063076 | Шланг в сборе | 1 | ||
| 21 | P620-063075 | Шланг в сборе | 1 | ||
| 22 | P620-063005 | Шланг в сборе | 1 | ||
| 23 | 31L7-40160 | HOSE ASSY-THD | 1 | ||
| 24 | 31L7-40110 | Гильза цилиндра атригера | 2 | ||
| 28 | 34E7-04930 | Соединитель | 2 | ||
| 3 | 81L1-0004 | Гидроаккумулятор | 2 | ||
| 32 | 31L7-40280 | TEE | 1 | ||
| 32 | 31L7-40140 | TEE | 1 | ||
| 34 | P010-110003 | Соединитель | 5 | ||
| 34 | P010-110003 | Соединитель | 3 | ||
| 35 | P392-120000 | Шайба медная | 3 | ||
| 37 | 31L4-01131 | TEE | 1 | ||
| 38 | P010-220003 | Соединитель | 2 | ||
| 39 | 31L7-40120 | Соединитель | 2 | ||
| 4 | 31L7-40052 | Пластина | 1 | ||
| 42 | P392-180000 | Шайба медная | 5 | ||
| 43 | P392-160000 | Шайба медная | 1 | ||
| 46 | S632-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 46 | S632-014001 | Кольцо уплотнительное (О-кольцо) | 7 | ||
| 49 | P392-140000 | Шайба медная | 4 | ||
| 49 | P392-140000 | Шайба медная | 2 | ||
| 5 | 31EC-02190 | Гидроаккумулятор | 1 | ||
| 50 | 31L8-40031 | Соединитель | 1 | ||
| 51 | S037-122552 | Болт | 4 | ||
| 51 | S037-122552 | Болт | 2 | ||
| 52 | 31E3-3099 | Соединитель | 3 | ||
| 52 | 31E3-3099 | Соединитель | 1 | ||
| 54 | 31L8-40040 | TEE | 1 | ||
| 55 | 21L3-0001 | SW-CLUTCH CUT OFF | 1 | ||
| 56 | 31L1-0095 | Датчик давления (переключатель, реле) | 1 |
STOP LAMP
|
|
| 57 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 |
BRAKE FAIL
|
|
| 59 | S015-080352 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 60 | S207-081002 | Гайка | 3 | ||
| 61 | S441-080002 | Шайба | 3 | ||
| 62 | S411-080002 | Шайба пружинная | 3 | ||
| 64 | P392-100000 | Шайба медная | 1 | ||
| 66 | S037-102552 | Болт | 4 | ||
| 7 | 31L7-40240 | Корпус клапана | 1 | ||
| 73 | 34E7-04500 | TEE | 1 | ||
| 74 | P010-210003 | Соединитель | 1 | ||
| 75 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 9 | 31L7-40250 | Пластина | 1 | ||
| N8 | 31L7-40020 | Клапан обратный | 1 |
