AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL740-3(#0848-)
AIR CONDITIONER MOUNTING фронтального погрузчика колесного Hyundai HL740-3(#0848-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4090
Наименование:AIR CONDITIONER MOUNTING
Версия:2007. 3.31 REV.7C

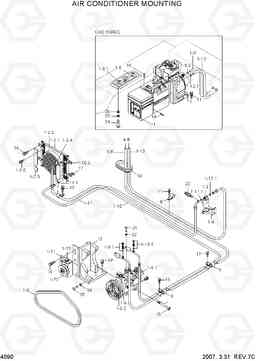

AIR CONDITIONER MOUNTING HL740-3(#0848-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11L7-90331 | AIRCON ASSY | 1 | ||
| 1-1 | 11L7-90051 | EVAPORATOR UNIT | 1 | ||
| 1-10 | 11L7-90440 | HOSE-DISCHARGE | 1 | ||
| 1-10.1 | A304000301-4 | заправочный клапан в сборе, ч | 1 | ||
| 1-10.2 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-11 | 11L7-90280 | HOSE-LIQUID(A) | 1 | ||
| 1-11.1 | A305000104-3 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-12 | 11L6-00961 | HOSE-LIQUID(B) | 1 | ||
| 1-12.1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-2 | 14L1-01260 | COND & F/SHROUD ASSY | 1 | ||
| 1-2.1 | A2W00162 | CONDENSER ASSY | 1 | ||
| 1-2.22 | A285151301-0 | Кожух | 1 |
NOT SHOWN
|
|
| 1-2.23 | A2W00064 | FAN ASSY | 1 |
NOT SHOWN
|
|
| 1-2.3 | A2W00253 | AIR GUARD-LH | 1 | ||
| 1-2.4 | A2W00252 | AIR GUARD-RH | 1 | ||
| 1-2.5 | A890050401-4 | Болт и шайба | 5 | ||
| 1-3 | 11E6-36050 | R/DRIER ASSY | 1 | ||
| 1-4 | 11E6-36100 | BRACKET-R/DRIER | 1 | ||
| 1-5 | 14L1-01280 | CONTROL ASSY | 1 | ||
| 1-5.1 | AE60001100-2 | KNOB | 3 | ||
| 1-6 | 11N6-90040 | Компрессор | 1 | ||
| 1-6.1 | 11LF-90230 | THERMAL SW-COMP | 1 | ||
| 1-6.2 | A5W00153 | CLUTCH | 1 | ||
| 1-7 | 11N6-90110 | холостым шкивом | 1 | ||
| 1-71 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 1-72 | A4700-511-01-2 | холостым шкивом | 1 |
INCL 1-73
|
|
| 1-73 | A8900-518-03-3 | стяжной болт | 1 | ||
| 1-8 | 12L3-0120 | Ремень клиновой (приводной) | 1 | ||
| 1-9 | 11L7-90431 | HOSE-SUCTION | 1 | ||
| 1-9.1 | A304000401-4 | Клапан заряд в сборе, л | 1 | ||
| 1-9.2 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 10 | 11L7-90210 | Уплотнительная втулка | 1 | ||
| 11 | S037-122552 | Болт | 6 | ||
| 12 | S037-102052 | Болт | 3 | ||
| 13 | 11L7-90450 | BRACKET WA-COMP | 1 | ||
| 14 | S037-102552 | Болт | 7 | ||
| 15 | S105-080956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 16 | S441-100002 | Шайба | 1 | ||
| 17 | 14L3-00741 | Подушка двигателя | 4 | ||
| 18 | S152-040122 | SCREW-TAPPING | 4 | ||
| 19 | S037-103052 | Болт | 3 | ||
| 20 | S017-100352 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 21 | S015-080302 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 22 | S403-082002 | Плоская шайба | 2 | ||
| 23 | S035-081522 | Болт | 2 | ||
| 24 | S161-040102 | Болт | 4 | ||
| 25 | S411-040002 | Шайба пружинная | 4 | ||
| 26 | S403-042002 | Плоская шайба | 4 | ||
| 7 | 31L7-10200 | Зажим трубки | 2 | ||
| 8 | 31L7-10210 | модули зажим для труб | 1 | ||
| 9 | 31L7-10250 | Зажим трубки, Ins одного | 4 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N1-2.2 | A2W00079 | Вентилятор и кожух в сборе | 1 | ||
| N1-2.2 | A2W00079 | Вентилятор и кожух в сборе | 1 |
NOT SHOWN
|
