Крепление отопителя фронтального погрузчика колесного Hyundai HL740-7
Крепление отопителя фронтального погрузчика колесного Hyundai HL740-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1110
Наименование:HEATER MOUNTING
Версия:2005.11.15 REV.5L

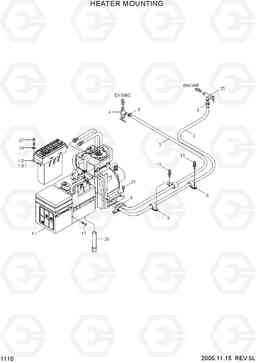

HEATER MOUNTING HL740-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11LF-90031 | HEATER ASSY | 1 | ||
| 1 | 11LF-90032 | HEATER ASSY | 1 | ||
| 1 | 11LF-90033 | HEATER ASSY | 1 | ||
| 1-1 | @ | HEATER UNIT | 1 |
SEE 1120
|
|
| 1-5 | 11LF-90110 | CONTROL ASSY | 1 | ||
| 1-5 | 11LF-90111 | CONTROL ASSY | 1 | ||
| 1-5 | 11LF-90112 | CONTROL ASSY | 1 | ||
| 1-51 | 11LF-90210 | DECAL(HEATER ONLY) | 1 |
NOT SHOWN
|
|
| 11 | S035-081522 | Болт | 4 | ||
| 17 | S152-040122 | SCREW-TAPPING | 4 | ||
| 2 | 11LB-90170 | Шланг | 1 | ||
| 21 | S037-122052 | Болт | 4 | ||
| 25 | 14L1-01350 | клапан нагревателя | 1 | ||
| 26 | 11EK-92130 | Сливной шланг | 1 | ||
| 27 | S161-050166 | Болт | 4 | ||
| 28 | S403-051002 | Плоская шайба | 4 | ||
| 3 | 11LC-90090 | шланг отопителя возврат | 1 | ||
| 4 | 11L7-90150 | клапан нагревателя | 1 | ||
| 5 | S520-027000 | Зажим | 4 | ||
| 6 | S543-240002 | Зажим трубки | 3 | ||
| 8 | S542-240002 | Зажим трубки | 1 |
