- RIDE CONTROL HYDRAULIC PIPING
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL740-7
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL740-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2006. 5.31 REV.6E

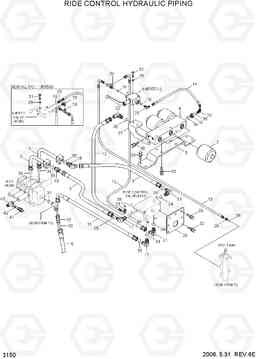

RIDE CONTROL HYDRAULIC PIPING HL740-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 90LF-90050 | RIDE CONTROL KIT | 1 | ||
| * | 90LF-90060 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 4110
|
|
| 10 | 34L1-02570 | Пробка (заглушка) | 1 | ||
| 11 | P930-122013 | Шланг в сборе | 1 | ||
| 12 | P930-124015 | Шланг в сборе | 1 | ||
| 13 | P620-042016 | Шланг в сборе | 1 | ||
| 14 | P610-044009 | HOSE ASSY-THD 0X45 | 1 | ||
| 15 | P620-042054 | Шланг в сборе | 1 | ||
| 16 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 17 | X520-110018 | Штуцер 90 orfs | 3 | ||
| 18 | X530-110004 | Штуцер | 1 | ||
| 19 | X500-110004 | Разъем | 1 | ||
| 2 | 34L1-02530 | Гидроаккумулятор | 5 | ||
| 20 | X840-555455 | Переходник | 1 | ||
| 21 | X500-110019 | Разъем | 1 | ||
| 22 | X530-110018 | Штуцер | 1 | ||
| 23 | P020-110001 | Колено 90 | 2 | ||
| 24 | 31N6-22030 | TEE-SWIVEL NUT | 1 | ||
| 24 | P320-060404 | TEE-RUN TYPE | 1 | ||
| 25 | P010-110013 | Соединитель | 1 | ||
| 26 | P010-110002 | Соединитель | 1 | ||
| 27 | 31LF-90180 | Пластина | 1 | ||
| 28 | 31LF-90121 | Пластина | 1 | ||
| 29 | P020-110002 | Колено 90 | 1 | ||
| 29 | P020-110012 | Колено 90 | 1 | ||
| 3 | @ | SAFETY VALVE | 1 |
SEE 4100
|
|
| 3 | 31LB-90250 | SAFETY VALVE | 1 | ||
| 30 | S035-082052 | Болт | 2 | ||
| 31 | S015-080452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S037-123052 | Болт | 11 | ||
| 34 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 35 | S621-018001 | О кольцо | 8 | ||
| 36 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 37 | S621-021001 | О кольцо | 1 | ||
| 38 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 39 | S441-080002 | Шайба | 2 | ||
| 4 | 31LF-90050 | Корпус клапана | 1 | ||
| 40 | 34L1-02461 | TEE | 1 | ||
| 41 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 | ||
| 42 | P392-120000 | Шайба медная | 1 | ||
| 5 | 31LF-90060 | Пластина | 1 | ||
| 6 | 31LF-90070 | Трубка | 1 | ||
| 7 | 31LF-90130 | Трубка | 1 | ||
| 8 | P910-162028 | Шланг в сборе | 1 | ||
| 9 | P910-124011 | Шланг в сборе | 2 | ||
| R1-4 | @ | DECAL-SHUT OFF VALVE | 1 |
SEE 8020
|
|
| R17 | @ | RELAY-4P | 1 |
SEE 2020
|
|
| R24 | @ | SWITCH-RIDE CONTROL | 1 |
SEE 2010
|
|
| R6 | @ | HARNESS-RIDE CONTROL | 1 |
SEE 2040
|
