PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-7A
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:PILOT HYDRAULIC PIPING 1
Версия:2010.10.31 REV.10K

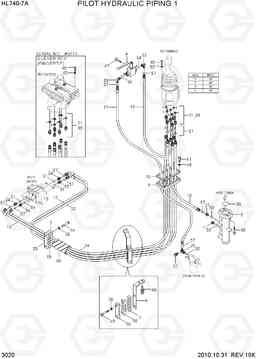

PILOT HYDRAULIC PIPING 1 HL740-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31L7-10030 | Держатель | 1 | ||
| 11 | P220-110102 | Заглушка | 1 | ||
| 12 | P930-042056 | Шланг в сборе | 2 | ||
| 12 | X420-042056 | Шланг в сборе | 2 | ||
| 13 | P930-042052 | Шланг в сборе | 1 | ||
| 13 | X420-042052 | Шланг в сборе | 1 | ||
| 14 | P930-042051 | Шланг в сборе | 1 | ||
| 14 | X420-042051 | Шланг в сборе | 1 | ||
| 15 | P910-042029 | Шланг в сборе | 1 | ||
| 15 | X400-042029 | Шалнг | 1 | ||
| 16 | P910-042011 | Шланг в сборе | 1 | ||
| 16 | X400-042011 | Шалнг | 1 | ||
| 17 | P910-062025 | Шланг в сборе | 1 | ||
| 17 | X400-062025 | Шалнг | 1 | ||
| 21 | X500-120001 | Разъем | 6 | ||
| 23 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 24 | 31S7-00750 | Соединитель | 2 | ||
| 27 | X500-110001 | Разъем | 1 | ||
| 29 | 31LD-10080 | Колено 90 | 1 | ||
| 31 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | Y172-003004 | О кольцо | 1 | ||
| 37 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 38 | S441-120006 | Шайба | 4 | ||
| 38 | S441-12000B | Шайба | 4 | ||
| 39 | P391-040000 | Шайба медная | 6 | ||
| 4 | 31LB-10010 | SAFETY VALVE | 1 | ||
| 40 | S015-060206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S015-060306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | S017-121056 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46 | S037-122556 | Болт | 2 | ||
| 47 | S175-080206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 48 | S441-060006 | Шайба | 4 | ||
| 48 | S441-06000B | Шайба | 4 | ||
| 49 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | 31LF-10011 | Трубка | 1 | ||
| 52 | S403-06100B | Плоская шайба | 4 | ||
| 53 | 31LF-10090 | клапан безударного | 1 | ||
| 54 | 31LF-10100 | Разъем отверстие | 1 | ||
| 55 | 31LB-40130 | Зажим | 2 | ||
| 56 | 31LF-10070 | Зажим | 2 | ||
| 57 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 14 | ||
| 59 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 6 | 31LF-10020 | Пластина | 1 | ||
| 60 | P753-080020 | защитную крышку шланг | 2 | ||
| 7 | 31LB-10050 | Зажим | 2 | ||
| 9 | 31L7-10040 | Пластина | 1 |
