BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-7A
BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:BRAKE HYDRAULIC PIPING 1
Версия:2012. 2.29 REV.12B

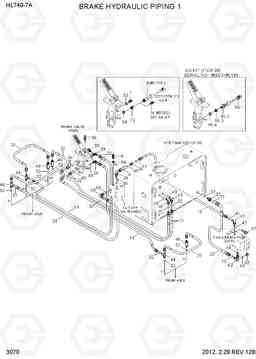

BRAKE HYDRAULIC PIPING 1 HL740-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 15 | P910-084038 | Шланг в сборе | 1 | ||
| 18 | P923-063036 | Шланг в сборе | 1 | ||
| 19 | P910-063061 | Шланг в сборе | 1 | ||
| 20 | P930-162012 | Шланг в сборе | 1 | ||
| 22 | P930-062045 | Шланг в сборе | 2 | ||
| 24 | P910-062056 | Шланг в сборе | 1 | ||
| 28 | 31LF-40130 | Рукав высокого давления (РВД) | 1 | ||
| 29 | 31LF-40140 | Рукав высокого давления (РВД) | 2 | ||
| 30 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 32 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 34 | X500-110002 | Разъем | 2 | ||
| 36 | X500-110012 | Разъем | 1 | ||
| 37 | X500-110005 | Разъем | 1 | ||
| 38 | 31LF-40060 | Колено 90 | 1 | ||
| 39 | 31LB-40340 | TEE | 2 |
STD ONLY
|
|
| 40 | X520-110002 | Штуцер 90 orfs | 3 | ||
| 41 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 42 | 31LB-40360 | Колено 90 | 1 | ||
| 43 | 31LF-40150 | ELBOW 90 | 1 | ||
| 44 | 31LF-40160 | TEE | 3 | ||
| 46 | X512-114524 | Соединитель | 3 | ||
| 47 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 48 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 51 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 52 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 53 | P391-040000 | Шайба медная | 1 | ||
| 54 | P392-120000 | Шайба медная | 2 | ||
| 56 | S035-082546 | Болт | 4 | ||
| 57 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 58 | S037-122556 | Болт | 4 | ||
| 6 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 62 | P220-110102 | Заглушка | 1 | ||
| 63 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | 31LB-40170 | Датчик давления (переключатель, реле) | 1 |
CLUTCH CUT OFF
|
|
| 72 | 31LG-40050 | Адаптер | 1 | ||
| 73 | S621-021001 | О кольцо | 2 | ||
| 8 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 |
PARKING
|
|
| 9 | 31Q4-40560 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 9 | 31Q4-40840 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 90 | 21LB-51700 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S
|
|
| 90-1 | 21LB-51600 | HARNESS-EXT | 1 | ||
| 90-2 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 | ||
| 90-3 | 31LG-40070 | Адаптер | 1 | ||
| 90-4 | P392-120000 | Шайба медная | 1 | ||
| N9 | @ | SWITCH-PRESSURE | 1 |
SEE ITEM 90
|
