RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL740-7A
RIDE CONTROL HYDRAULIC PIPING фронтального погрузчика колесного Hyundai HL740-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:RIDE CONTROL HYDRAULIC PIPING
Версия:2011.10.31 REV.11K

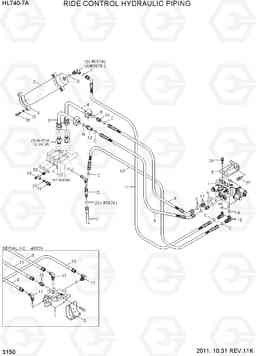

RIDE CONTROL HYDRAULIC PIPING HL740-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 90LF-90100 | RIDE CONTROL KIT | 1 | ||
| 1 | @ | RIDE CONTROL VALVE | 1 |
SEE 4110, 4111
|
|
| 10 | P920-122015 | Шланг в сборе | 1 | ||
| 10 | P910-122011 | Шланг в сборе | 1 | ||
| 11 | P920-124015 | Шланг в сборе | 1 | ||
| 11 | P920-124017 | Шланг в сборе | 1 | ||
| 12 | X840-555455 | Переходник | 1 | ||
| 13 | 31N8-40250 | CONN-ORFS,LONG | 1 | ||
| 14 | X500-110004 | Разъем | 1 | ||
| 15 | X500-210015 | Разъем | 1 | ||
| 15 | X520-110018 | Штуцер 90 orfs | 2 | ||
| 16 | X500-310004 | Разъем | 1 | ||
| 16 | 31S7-00460 | Колено 90 | 1 | ||
| 17 | 31LD-90200 | Колено 90 | 3 | ||
| 17 | X500-110019 | Разъем | 2 | ||
| 18 | 31LC-90220 | TEE | 1 | ||
| 19 | 31L7-90030 | Датчик давления (переключатель, реле) | 1 | ||
| 2 | 31LB-94000 | Гидроаккумулятор | 1 | ||
| 20 | P392-120000 | Шайба медная | 1 | ||
| 23 | S621-021001 | О кольцо | 1 | ||
| 26 | S037-102556 | Болт | 2 | ||
| 26 | S037-122556 | Болт | 2 | ||
| 27 | S037-123056 | Болт | 3 | ||
| 27 | S037-123056 | Болт | 2 | ||
| 28 | S017-120656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S441-120006 | Шайба | 4 | ||
| 29 | S441-12000B | Шайба | 4 | ||
| 3 | 31LF-90070 | Трубка | 1 | ||
| 30 | 31L7-10110 | Соединитель | 1 | ||
| 4 | 31LF-90130 | Трубка | 1 | ||
| 5 | 31LD-90190 | Пластина | 1 | ||
| 5 | 31LF-90190 | Пластина | 1 | ||
| 6 | 31LB-90340 | Зажим | 2 | ||
| 7 | P910-162028 | Шланг в сборе | 1 | ||
| 8 | P920-124013 | Шланг в сборе | 1 | ||
| 8 | P920-124012 | Шланг в сборе | 1 | ||
| 9 | P920-124010 | Шланг в сборе | 1 | ||
| 9 | P930-124010 | Шланг в сборе | 1 | ||
| A | S631-029004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S631-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-018001 | О кольцо | 8 | ||
| D | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| R17 | @ | RELAY-4P | 1 |
SEE 2020
|
|
| R24 | @ | SWITCH-RIDE CONTROL | 1 |
SEE 2010
|
|
| R6 | @ | HARNESS-RIDE CONTROL | 1 |
SEE 2040
|
