- AIRCON & HEATER MOUNTING
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL740-7S
AIRCON & HEATER MOUNTING фронтального погрузчика колесного Hyundai HL740-7S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:AIRCON & HEATER MOUNTING
Версия:2012.11.30 REV.12L

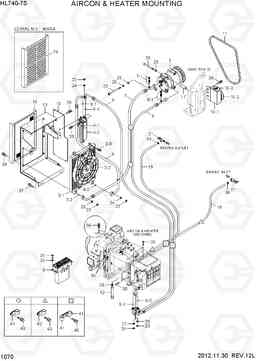

AIRCON & HEATER MOUNTING HL740-7S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 11N6-90110 | холостым шкивом | 1 | ||
| 10-1 | A4760-508-00-2 | кронштейн шкива | 1 | ||
| 10-2 | A4700-511-01-2 | холостым шкивом | 1 |
INCLUDE 10-3
|
|
| 10-3 | A8900-518-03-3 | стяжной болт | 1 | ||
| 11 | 11EG-91020 | Ремень клиновой (приводной) | 1 | ||
| 12 | 11EK-92130 | Сливной шланг | 1 | ||
| 13 | 11LF-95072 | Кронштейн | 1 | ||
| 15 | 11LF-95090 | Крышка | 2 | ||
| 16 | 11LF-95101 | Крышка передняя | 1 | ||
| 16 | 11LF-95050 | COVER-FRONT | 1 | ||
| 17 | 11LF-95110 | Вставка | 4 | ||
| 18 | 11LF-95120 | Шланг | 1 | ||
| 19 | 11LF-95130 | HOSE-HEATER RETURN | 1 | ||
| 2 | 11LH-90090 | конд & вентилятор сборе | 1 | ||
| 2-1 | 11LF-91040-10 | CONDENSER | 1 | ||
| 2-2 | 11LF-91040-09 | Мотор отопителя и вентилятор в сборе | 1 | ||
| 2-3 | 11LH-90090-11 | Болт | 4 | ||
| 21 | 11L7-90150 | клапан нагревателя | 2 | ||
| 22 | S203-06100B | Гайка | 4 | ||
| 23 | S203-08100B | Гайка | 2 | ||
| 24 | S403-06200B | Плоская шайба | 4 | ||
| 25 | S403-08200B | Плоская шайба | 6 | ||
| 26 | S107-081306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 27 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S411-100006 | Шайба пружинная | 1 | ||
| 29 | S403-10200B | Плоская шайба | 1 | ||
| 3 | 11Q6-90040 | Компрессор | 1 | ||
| 30 | S151-040126 | SCREW-TAPPING | 4 | ||
| 31 | S161-050166 | Болт | 4 | ||
| 32 | S403-05200B | Плоская шайба | 4 | ||
| 33 | S035-061526 | Болт | 2 | ||
| 34 | S520-027000 | Зажим | 4 | ||
| 35 | S520-020000 | Зажим | 1 | ||
| 36 | S037-122056 | Болт | 4 | ||
| 37 | S037-122556 | Болт | 4 | ||
| 38 | S037-102556 | Болт | 3 | ||
| 39 | S035-082056 | Болт | 20 | ||
| 4 | 11N6-90140 | Ресивер осушитель в сборе | 1 | ||
| 4-1 | 11N6-90120 | Кронштейн R / сушилка | 1 | ||
| 4-2 | 11N6-90060 | сушилка приемник | 1 | ||
| 40 | S035-081536 | Болт | 4 | ||
| 41 | 31L7-10240 | Зажим трубки | 3 | ||
| 42 | 31L7-10200 | Зажим трубки | 2 | ||
| 5 | 11LF-90122 | CONTROL ASSY | 1 | ||
| 6 | 11LF-95011 | SUCTION HOSE | 1 | ||
| 6-1 | A304300401Z4 | крышка заправочный клапан л | 1 | ||
| 6-2 | A305000203-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 7 | 11LF-95021 | HOSE ASSY DIS | 1 | ||
| 7-1 | A304300401Z4 | крышка заправочный клапан л | 1 | ||
| 7-2 | A305000205-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8 | 11LF-95030 | шланг в сборе раств. | 1 | ||
| 8-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 8-2 | A305000207-2 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 11LF-95041 | HOSE ASSY-LIQ B | 1 | ||
| 9-1 | A305000209-2 | Кольцо уплотнительное (О-кольцо) | 2 |
