Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL740-7S

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING

Версия:2013. 10.31 REV.13K

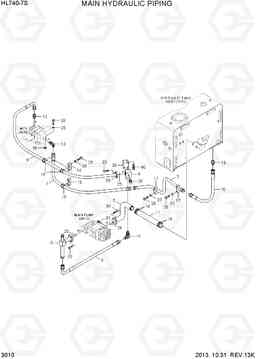

MAIN HYDRAULIC PIPING HL740-7S

Поз.	Код	Наименование	Кол	Прим.
10	P910-162013	Шланг в сборе	1
10	P910-162012	Шланг в сборе	1
11	P760-082056	Рукав высокого давления (РВД)	1
12	31LF-00071	Соединитель	1
13	31LF-00080	Штуцер -90	1
14	X520-110005	Штуцер 90 orfs	1
15	X500-110005	Разъем	1
16	34L4-01120	Зажим	3
17	31L7-40260	Зажим	2
18	S572-780006	Зажим	4
19	S690-039100	Уплотнительная втулка	3
20	31EK-11130	COUPLING-SCREW	1
25	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
26	Y172-006004	Кольцо уплотнительное (О-кольцо)	1
28	S017-100406	Болт с шестигранной головкой (под шестигранник)	4
29	S017-120506	Болт с шестигранной головкой (под шестигранник)	4
3	31LF-00022	Трубка	1
30	S017-120606	Болт с шестигранной головкой (под шестигранник)	3
31	S037-123556	Болт	4
32	S109-100406	Болт с шестигранной головкой (под шестигранник)	4
33	S109-100306	Болт с шестигранной головкой (под шестигранник)	4
34	S109-120306	Болт с шестигранной головкой (под шестигранник)	4
35	S441-12000B	Шайба	11
36	S205-12100B	Гайка	3
37	S441-10000B	Шайба	4
38	31LF-00100	Пластина	1
39	P173-160104	фланец гидрокси, сплит	2
4	31LF-00120	Корпус клапана	1
40	S037-122556	Болт	4
5	31LF-00800	Трубка	1
6	31LF-00821	Трубка	1
7	P910-162030	Шланг в сборе	1
8	P990-165336	HOSE ASSY ORFS, FLG 0x90	1
9	P930-165010	Шланг в сборе	1
