PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-9A
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:PILOT HYDRAULIC PIPING 1
Версия:2014. 4.30 REV.14D

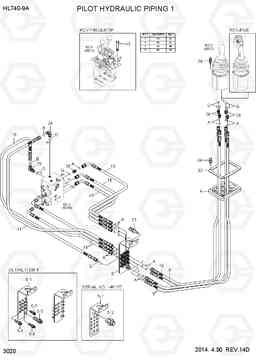

PILOT HYDRAULIC PIPING 1 HL740-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | X400-042032 | Шланг в сборе | 1 | ||
| 11 | P910-044017 | Шланг в сборе | 1 | ||
| 13 | P930-042015 | Шланг в сборе | 1 | ||
| 15 | P920-066020 | Шланг в сборе | 1 | ||
| 18 | 31LN-10130 | Шланг в сборе | 3 | ||
| 24 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 28 | 31S7-00750 | Соединитель | 5 | ||
| 29 | 31FG-80400 | Колено 90 | 1 | ||
| 32 | 31LM-10141 | Держатель | 1 | ||
| 34 | S035-083056 | Болт | 4 | ||
| 36 | S035-062556 | Болт | 4 | ||
| 37 | S037-123056 | Болт | 2 | ||
| 4 | 31LM-10130 | Пластина | 1 | ||
| 40 | S015-060106 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 45 | 31LN-10140 | Шланг в сборе | 1 | ||
| 5 | 31LN-10150 | PLATE ASSY | 1 | ||
| 5 | 31LN-10170 | PLATE ASSY | 1 | ||
| 5-1 | 31LM-10054-1 | Пластина | 1 | ||
| 5-1 | 31LN-10170-1 | Пластина | 1 | ||
| 5-2 | X540-120005 | Разъем | 2 | ||
| 5-3 | X540-120001 | Разъем ORFS | 4 | ||
| 5-4 | X540-120002 | Разъем ORFS | 3 | ||
| 5-5 | X540-120003 | Разъем | 2 | ||
| 5-6 | 31LN-10120 | Разъем 2 гайки | 4 | ||
| 9 | X400-042033 | Шланг в сборе | 3 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 16 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| G | S611-012001 | Кольцо уплотнительное (О-кольцо) | 7 |
