Каталог запчастей
-
Hyundai
-
HL740-9A
- Стрела
Стрела фронтального погрузчика колесного Hyundai HL740-9A
Стрела фронтального погрузчика колесного Hyundai HL740-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7020
Наименование:BOOM
Версия:2013. 3.31 REV.13C

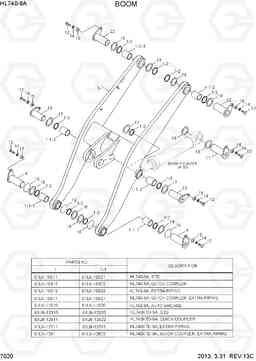

BOOM HL740-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 61LN-10011 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10411 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10412 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10511 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10512 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10610 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-10611 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-11010 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12010 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12410 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12411 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12510 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12511 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12610 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1 | 61LN-12611 | Стрела в сборе | 1 |
SEE ILLUST
|
|
| 1-1-1 | 61LF-10090 | Втулка | 2 | ||
| 1-1-2 | 61LF-10100 | Втулка | 2 | ||
| 1-1-3 | 61LF-10110 | Втулка | 2 | ||
| 1-2 | Y020-070011 | Пыльник | 8 | ||
| 1-3 | Y020-065111 | Пыльник | 4 | ||
| 10 | 61LM-15060 | Палец | 2 | ||
| 11 | 61LM-15070 | Палец | 2 | ||
| 12 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 14 | 64L3-01120-DA | Шайба | 8 | ||
| 15 | 61LF-10280 | Вставка | 8 | ||
| 16 | 61Q6-06500 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 17 | S391-065120 | Прокладка | 4 | ||
| 18 | S391-070120 | прокладка тур (1.0T) | 8 | ||
| 19 | S391-070130 | прокладка тур (1.0T) | 4 | ||
| 22 | 61LM-15080 | Палец | 2 | ||
| 4 | 61LM-15200 | Палец | 2 | ||
| 4 | 61LM-15220 | Палец | 2 |
VOLVO TYPE
|
|
| N1-1 | 61LN-10021 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10421 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10422 | BOOM WA | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10521 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10522 | BOOM WA | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10620 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-10621 | BOOM WA | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-11020 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12020 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12421 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12422 | BOOM WA | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12520 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12521 | BOOM WA | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12621 | бум ва | 1 |
SEE ILLUST
|
|
| N1-1 | 61LN-12622 | BOOM WA | 1 |
SEE ILLUST
|
