BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL740-9B(BRAZIL)
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL740-9B(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3080
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:

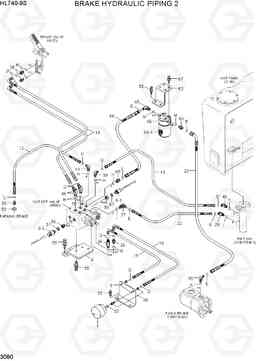

BRAKE HYDRAULIC PIPING 2 HL740-9B(BRAZIL)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 12 | P910-044018 | Шланг в сборе | 1 | ||
| 13 | P910-062020 | Шланг в сборе | 1 | ||
| 18 | P930-064008 | Шланг в сборе | 1 | ||
| 19 | P930-064009 | Шланг в сборе | 3 | ||
| 22 | P930-084037 | Рукав высокого давления (РВД) | 1 | ||
| 23 | P910-082019 | Шланг в сборе | 1 | ||
| 26 | X500-110002 | Разъем | 3 | ||
| 27 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 29 | X530-110003 | Штуцер | 1 | ||
| 33 | 31LH-40120 | Соединитель | 1 | ||
| 34 | 31N8-40140 | Соединитель | 1 | ||
| 35 | 31LB-40360 | Колено 90 | 1 | ||
| 36 | 31LB-40410 | Соединитель | 2 | ||
| 39 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 41 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 46 | X530-110002 | Штуцер | 3 | ||
| 50 | P392-100000 | Шайба медная | 1 | ||
| 52 | P392-180000 | Шайба медная | 2 | ||
| 55 | S037-122556 | Болт | 10 | ||
| 56 | 31LG-40050 | Адаптер | 2 | ||
| 57 | P392-120000 | Шайба медная | 2 | ||
| 6-1 | 31Q4-40810 | Датчик давления | 1 |
PARKING
|
|
| 6-2 | 31Q4-40810 | Датчик давления | 1 |
CHARGING
|
|
| 62 | 31LN-40052 | Пластина | 1 | ||
| 64 | X500-310003 | Разъем | 1 | ||
| 65 | 31LG-30080 | Штуцер -90 | 1 | ||
| 66 | 31LM-40081 | PRESSURE FILTER | 1 | ||
| 66-1 | 31LM-40090 | Муфта | 1 | ||
| 66-2 | ZGAW-00051 | REPAIR SEAL KIT-MFM | 1 |
NOT SHOWN
|
|
| 67 | S037-102056 | Болт барашек / шестигранная шайба | 4 | ||
| 68 | P910-084017 | Шланг в сборе | 1 | ||
| 69 | X500-110012 | Разъем | 1 | ||
| 7 | 81L1-0004 | Гидроаккумулятор | 2 | ||
| 8 | 31LM-40310 | Пластина | 1 | ||
| 9 | 31LM-41080 | Пластина | 1 | ||
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| E | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| H | S631-014004 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| I | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| M | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 |
