- REMOTE CONTROL LEVER(2-SPOOL)
REMOTE CONTROL LEVER(2-SPOOL) фронтального погрузчика колесного Hyundai HL740-9S
REMOTE CONTROL LEVER(2-SPOOL) фронтального погрузчика колесного Hyundai HL740-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4070
Наименование:REMOTE CONTROL LEVER(2-SPOOL)
Версия:

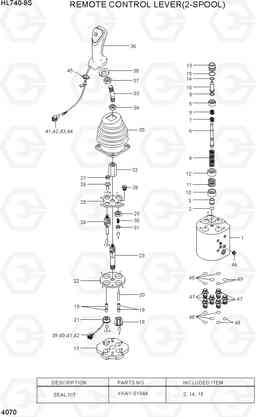

REMOTE CONTROL LEVER(2-SPOOL) HL740-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31LF-10121 | RCV джойстик 2spool | 1 | ||
| *-1 | XKAY-01726 | SPOOL KIT | 1 |
PORT 1
|
|
| *-2 | XKAY-01939 | SPOOL KIT | 3 |
PORT 2, 3, 4
|
|
| *-3 | XKAY-01689 | PLUG KIT | 1 | ||
| *-6 | XKAY-01695 | PLATE KIT | 1 | ||
| *-7 | XKAY-01697 | HANDLE KIT | 1 | ||
| 1 | XKAY-01686 | BODY | 1 | ||
| 10 | XKAY-01727 | SPRING SEAT | 3 | ||
| 11 | XKAY-01728 | Пружина | 3 | ||
| 12 | XKAY-01729 | SPRING SEAT | 3 | ||
| 17 | XKAY-01940 | Пластина | 1 | ||
| 20 | XKAY-01692 | Щуп | 1 | ||
| 20 | XKAY-01692 | Щуп | 1 | ||
| 22 | XKAY-01693 | Пластина | 1 | ||
| 23 | XKAY-01694 | Совместное сборе | 1 | ||
| 3 | XKAY-00727 | Пробка (заглушка) | 4 | ||
| 32 | XKAY-01730 | Гайка | 1 | ||
| 39 | XKAY-01731 | Картер (корпус) | 1 | ||
| 4 | XKAY-01725 | Пружина | 4 | ||
| 43 | XKAY-01732 | Картер (корпус) | 1 | ||
| 46 | XKAY-00880 | Пробка (заглушка) | 7 | ||
| 47 | X500-110001 | Разъем | 6 | ||
| 48 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 49 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 6 | @ | SPOOL | 4 | ||
| K | XKAY-01944 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| KN14 | @ | ROD SEAL | 4 | ||
| KN15 | @ | O-RING | 4 | ||
| KN2 | XKAY-00750 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N*-4 | XKAY-01690 | Комплект стопоров | 1 | ||
| N*-5 | XKAY-01691 | MAGNET KIT | 1 | ||
| N13 | @ | PLUG | 4 | ||
| N16 | @ | PUSH ROD | 4 | ||
| N18 | @ | ROD STOPPER | 1 | ||
| N19 | @ | BUSHING | 8 | ||
| N19 | @ | BUSHING | 8 | ||
| N21 | @ | MAGNET | 3 | ||
| N24 | @ | JOINT ASSY | 3 | ||
| N25 | @ | PLATE | 1 | ||
| N26 | @ | WASHER | AR | ||
| N27 | @ | NUT | 3 | ||
| N28 | @ | PLUG | 1 | ||
| N29 | @ | NUT | 1 | ||
| N30 | @ | SET SCREW | 1 | ||
| N31 | @ | NUT | 1 | ||
| N33 | @ | HANDLE BAR | 1 | ||
| N34 | @ | NUT | 1 | ||
| N35 | @ | BOOT | 1 | ||
| N36 | @ | HANDLE ASSY | 1 | ||
| N37 | @ | NUT | 1 | ||
| N38 | @ | SPRING WASHER | 1 | ||
| N40 | @ | HOLDER-REAR | 1 | ||
| N41 | @ | TERMINAL | 8 | ||
| N42 | @ | SEAL WIRE | 8 | ||
| N44 | @ | HOLDER-REAR | 1 | ||
| N45 | @ | CLIP BAND | 2 | ||
| N5 | @ | SPRING SEAT | 4 | ||
| N7 | @ | SPRING SEAT | 4 | ||
| N8 | @ | STOPPER | 4 | ||
| N9 | @ | SPRING | 4 |
