Каталог запчастей
-
Hyundai
-
HL740-9S
- LADDER & REAR FENDER
LADDER & REAR FENDER фронтального погрузчика колесного Hyundai HL740-9S
LADDER & REAR FENDER фронтального погрузчика колесного Hyundai HL740-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5220
Наименование:LADDER & REAR FENDER
Версия:2014. 4.30 REV.14D

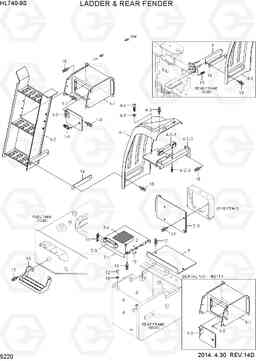

LADDER & REAR FENDER HL740-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 76LN-60010 | лестница общая сборе | 1 | ||
| 1 | 76LN-60011 | LADDER TOTAL ASSY | 1 | ||
| 1-1 | 76LL-60100 | коробка ва | 1 | ||
| 1-1 | 76LL-60101 | BOX WA | 1 | ||
| 1-2 | 76LN-60110 | лестничные ва | 1 | ||
| 1-3 | 72LL-63370 | Крышка ва | 1 | ||
| 1-3 | 76LL-60190 | COVER WA | 1 | ||
| 1-4 | 71FT-55660 | защелки в сборе | 1 | ||
| 1-4 | 76LL-60280 | LATCH ASSY | 1 | ||
| 1-5 | 72LM-61590 | резиновые демпфирования | 2 | ||
| 1-6 | S033-062026 | Болт | 2 | ||
| 1-7 | S037-122556 | Болт | 6 | ||
| 10 | 77LK-60250 | STEP | 2 | ||
| 11 | 72LM-60180 | защелки в сборе | 2 | ||
| 12 | 71EH-13150 | бампер резины | 4 | ||
| 14 | 72LN-60100 | Пластина | 2 | ||
| 15 | 71Q6-50030 | Болт | 4 | ||
| 17 | S037-122556 | Болт | 16 | ||
| 18 | S037-123056 | Болт | 14 | ||
| 19 | S285-10100B | гайка с фланцем | 4 | ||
| 2 | 72LN-60052 | Крышка LH | 1 | ||
| 3 | 72LN-60062 | Крышка RH | 1 | ||
| 4 | 72LN-60072 | заднее крыло в сборе LH | 1 | ||
| 4 | 72LN-60082 | заднее крыло в сборе RH | 1 | ||
| 4-1 | 72LM-60701 | заднее крыло LH | 1 | ||
| 4-1 | 72LM-60801 | заднем крыле | 1 | ||
| 4-2 | 72LN-60712 | поддержка в сборе LH | 1 | ||
| 4-2 | 72LN-60812 | поддержка в сборе RH | 1 | ||
| 4-2-1 | 72LM-60732 | поддержка ва | 1 | ||
| 4-2-2 | 72LN-60722 | поддержка ва LH | 1 | ||
| 4-2-2 | 72LN-60822 | поддержка ва RH | 1 | ||
| 4-2-3 | S037-122556 | Болт | 2 | ||
| 4-3 | S037-122556 | Болт | 3 | ||
| 4-4 | S179-120256 | Винт (торцевой ключ) | 1 | ||
| 4-5 | S403-125006 | Плоская шайба | 1 | ||
| 6 | 72LN-60091 | Поддержка R / крыло | 1 | ||
| 7 | 72LN-50010 | BATTERY COVER ASSY | 2 | ||
| 7 | 76LN-50010 | BATTERY COVER ASSY | 2 | ||
| 7-1 | 76LN-50100 | крышки аккумуляторной батареи ва | 1 | ||
| 7-1 | 76LN-50101 | BATTERY COVER WA | 1 | ||
| 7-2 | 72LM-50140 | остаться в сборе | 1 | ||
| 7-3 | 72LM-61560 | Ручка в сборе | 1 | ||
| 7-4 | 91E1-26300 | Наклейка шаг протектора | 1 |
