PILOT HYDRAULIC PIPING 1 (2-SPOOL) фронтального погрузчика колесного Hyundai HL740-9S(BRAZIL)
PILOT HYDRAULIC PIPING 1 (2-SPOOL) фронтального погрузчика колесного Hyundai HL740-9S(BRAZIL) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:PILOT HYDRAULIC PIPING 1 (2-SPOOL)
Версия:

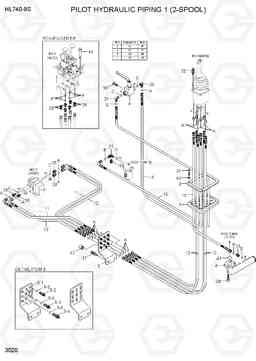

PILOT HYDRAULIC PIPING 1 (2-SPOOL) HL740-9S(BRAZIL)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 11 | X420-042018 | Шланг в сборе | 2 | ||
| 12 | X420-042017 | Шланг в сборе | 2 | ||
| 13 | X400-042033 | Шланг в сборе | 4 | ||
| 14 | X400-042011 | Шалнг | 1 | ||
| 15 | X400-042032 | Шланг в сборе | 1 | ||
| 16 | X420-062018 | Шланг в сборе | 1 | ||
| 20 | X520-110012 | Штуцер 90 orfs | 1 | ||
| 21 | X520-110002 | Штуцер 90 orfs | 1 | ||
| 23 | X500-110013 | Разъем | 1 | ||
| 27 | 31LD-10080 | Колено 90 | 1 | ||
| 28 | 31S7-00750 | Соединитель | 2 |
STD RCV
|
|
| 28 | 31S7-00750 | Соединитель | 8 |
FINGERTIP
|
|
| 29 | 31LF-10090 | клапан безударного | 1 | ||
| 30 | 31LF-10100 | Разъем отверстие | 1 | ||
| 31 | S015-060306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S035-062026 | Болт | 4 |
STD RCV
|
|
| 37 | S037-123056 | Болт | 2 | ||
| 38 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | S179-080406 | Винт (торцевой ключ) | 2 | ||
| 4 | 31LB-10170 | SAFETY VALVE | 1 | ||
| 40 | S441-06000B | Шайба | 4 | ||
| 41 | Y172-003004 | О кольцо | 1 | ||
| 42 | X710-100103 | Крышка | 2 | ||
| 44 | S015-060106 | Болт с шестигранной головкой (под шестигранник) | 4 |
FINGERTIP
|
|
| 5 | 31LN-11540 | CONNECTOR ASSY | 1 | ||
| 5-1 | @ | PLATE | 1 | ||
| 5-2 | X540-120001 | Разъем ORFS | 6 | ||
| 5-3 | X540-120002 | Разъем ORFS | 2 | ||
| 5-4 | 31LM-10160 | Соединитель | 1 | ||
| 5-5 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 5-6 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 6 | 31LN-10190 | Трубка | 1 | ||
| 7 | 31LM-10130 | Пластина | 1 | ||
| 8 | 31LM-10141 | Держатель | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 20 | ||
| C | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| D | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| E | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| F | S611-012001 | Кольцо уплотнительное (О-кольцо) | 6 |
FINGERTIP
|
|
| G | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 |
