DRIVE LINE фронтального погрузчика колесного Hyundai HL740TM-3(-#0250)
DRIVE LINE фронтального погрузчика колесного Hyundai HL740TM-3(-#0250) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:DRIVE LINE
Версия:2002. 7.31 REV.7

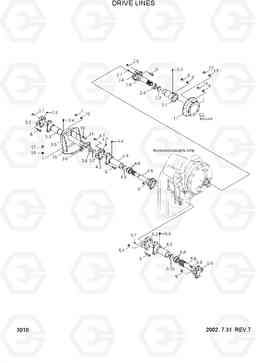

DRIVE LINE HL740TM-3(-#0250)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11L7-00030 | DAMPER-DRIVE | 1 | ||
| 10 | S441-100002 | Шайба | 8 | ||
| 11 | 81L7-30060 | Крышка F / корпус | 1 | ||
| 12 | S017-100162 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 13 | S403-102002 | Плоская шайба | 6 | ||
| 14 | S207-201002 | Гайка | 4 | ||
| 15 | 12L1-0032 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 16 | 81L7-30110 | Кронштейн | 1 | ||
| 17 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S441-160002 | Шайба | 4 | ||
| 2 | 81L7-30090 | Вал приводной (ведущий), верхний | 1 | ||
| 2 | 81L7-30180 | Вал приводной (ведущий), верхний | 1 | ||
| 2-1 | 200-5C127 | FLANGE-OUTER | 1 | ||
| 2-1 | 210-5C126L | FLANGE-OUTER | 1 | ||
| 2-2 | 900-46 | PLUG-EXP | 1 | ||
| 2-3 | 101-M6 | Масленка | 1 | ||
| 2-4 | 800-51 | DUST CAP ASSY | 1 | ||
| 2-4 | 810-415JK | Уплотнение | 1 | ||
| 2-5 | 310-5C145L | Вилка вала | 1 | ||
| 2-6 | 100-5C | J-BEARING ASSY | 1 | ||
| 2-7 | 102-PT41 | Масленка | 1 | ||
| 2-8 | 103-83UNF | Болт | 1 | ||
| 3 | 81L7-30031 | Вал приводной (ведущий), передний | 1 | ||
| 3 | 81L7-30190 | Вал приводной (ведущий), передний | 1 | ||
| 3-1 | 9081-41609 | Болт | 4 | ||
| 3-1 | 103-83UNF | Болт | 4 | ||
| 3-2 | 2034-00340 | U-JOURNAL ASSY | 1 | ||
| 3-2 | 100-6C | J/BEARING ASSY | 1 | ||
| 3-3 | 40AF-6C747 | SHAFT ASSY-SLIP | 1 | ||
| 3-4 | 710-M10 | Комплект винтов | 1 | ||
| 3-5 | 2034-00080 | BEARING-FLANGE | 1 | ||
| 3-5 | 700-UCF311 | фланец подшипника | 1 | ||
| 3-6 | 2034-00470 | Шайба | 1 | ||
| 3-6 | 120-M27 | Шайба | 1 | ||
| 3-7 | 2034-00480 | Гайка | 1 | ||
| 3-7 | 110-M27 | Гайка | 1 | ||
| 3-8 | 2034-00590 | Фланец вилки | 1 | ||
| 3-8 | 210-6C100L | фланец в комплекте | 1 | ||
| 3-9 | 2034-00730 | Масленка | 1 | ||
| 3-9 | 102-PT41 | Масленка | 1 | ||
| 4 | 81L7-30041 | Вал приводной (ведущий), центральный | 1 | ||
| 4 | 81L7-30200 | Вал приводной (ведущий), центральный | 1 | ||
| 4-1 | 103-83UNF | Болт | 8 | ||
| 4-2 | 100-6C | J/BEARING ASSY | 2 | ||
| 4-3 | 200-6C200 | YOKE-SLIP | 1 | ||
| 4-3 | 200-6C200L | Вилка в сборе | 1 | ||
| 4-4 | 101-PT81 | Масленка | 1 | ||
| 4-5 | 810-415JK | Уплотнение | 1 | ||
| 4-6 | 40AC1-HL740 | SHAFT-SPLINE | 1 | ||
| 4-6 | 40AF-6C423L | SHAFT ASSY-SLIP | 1 | ||
| 4-7 | 102-PT41 | Масленка | 2 | ||
| 4-8 | 900-52 | PLUG-EXP | 1 | ||
| 5 | 81L7-30050 | Вал приводной (ведущий), задний | 1 | ||
| 5 | 81L7-30210 | Вал приводной (ведущий), задний | 1 | ||
| 5-1 | 9081-41609 | Болт | 8 | ||
| 5-1 | 103-83UNF | Болт | 8 | ||
| 5-10 | 900-52 | PLUG-EXP | 1 | ||
| 5-2 | 2034-01510 | J/BEARING ASSY | 1 | ||
| 5-2 | 100-6C | J/BEARING ASSY | 1 | ||
| 5-3 | 2034-00560 | Вилка в сборе | 1 | ||
| 5-3 | 200-6C200L | Вилка в сборе | 1 | ||
| 5-4 | 9481-10003 | Масленка | 1 | ||
| 5-4 | 101-PT81 | Масленка | 1 | ||
| 5-5 | 2034-00370 | Плавающее уплотнение | 1 | ||
| 5-5 | 810-415JK | Уплотнение | 1 | ||
| 5-6 | 2034-01630 | SHAFT ASSY-SLIP | 1 | ||
| 5-6 | 40AF-5C288L | SHAFT ASSY-SLIP | 1 | ||
| 5-7 | 2034-01650 | Масленка | 1 | ||
| 5-7 | 102-PT41 | Масленка | 1 | ||
| 5-8 | 2034-01480 | Масленка | 1 | ||
| 5-8 | 102-PT41 | Масленка | 1 | ||
| 5-9 | 2034-01130 | J/BEARING ASSY | 1 | ||
| 5-9 | 100-5C | J-BEARING ASSY | 1 | ||
| 6 | 84L3-00100 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 7 | S017-200652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | 81L7-30020 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 9 | S411-200002 | Шайба пружинная | 14 | ||
| N2-2 | 900-45 | PLUG-EXP | 1 | ||
| N2-5 | 300-5C145 | YOKE-SPLINE | 1 | ||
| N3-3 | 40AF1-HL740 | SHAFT ASSY-SLIP | 1 | ||
| N3-4 | 2034-00390 | Комплект винтов | 1 | ||
| N4-5 | 800-63 | Плавающее уплотнение | 1 |
