DRIVE LINES фронтального погрузчика колесного Hyundai HL740TM-3(#0251-)
DRIVE LINES фронтального погрузчика колесного Hyundai HL740TM-3(#0251-) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:DRIVE LINES
Версия:

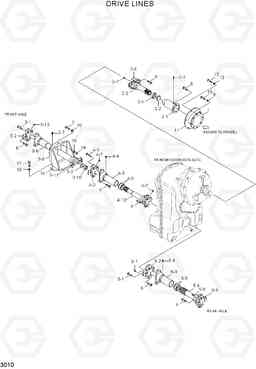

DRIVE LINES HL740TM-3(#0251-)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11L7-00030 | DAMPER-DRIVE | 1 | ||
| 10 | S441-200002 | Шайба | 8 | ||
| 11 | 81L7-30060 | Крышка F / корпус | 1 | ||
| 12 | S017-100152 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 13 | S403-102002 | Плоская шайба | 6 | ||
| 14 | S205-201002 | Гайка | 4 | ||
| 15 | S087-060122 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 16 | 81L7-30160 | Кронштейн | 1 | ||
| 17 | S017-160402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 18 | S441-160002 | Шайба | 4 | ||
| 2 | 81L7-30120 | Вал приводной (ведущий), верхний | 1 | ||
| 2-2 | 900-52 | PLUG-EXP | 1 | ||
| 2-3 | 101-M6 | Масленка | 1 | ||
| 2-4 | 820-415JK | Плавающее уплотнение | 1 | ||
| 2-6 | 100-5C | J-BEARING ASSY | 1 | ||
| 2-7 | 101-PT4141 | Масленка | 1 | ||
| 3 | 81L7-30150 | Вал приводной (ведущий), передний | 1 | ||
| 3-1 | 103-83UNF | Болт | 4 | ||
| 3-10 | 110-M27 | Гайка | 1 | ||
| 3-11 | 21C-6C100 | Фланец | 1 | ||
| 3-12 | 102-PT41 | Масленка | 1 | ||
| 3-2 | 100-6C | J/BEARING ASSY | 1 | ||
| 3-6 | 40AF-6C747 | SHAFT ASSY-SLIP | 1 | ||
| 3-7 | 710-M10 | Комплект винтов | 1 | ||
| 3-8 | 700-UCF311 | фланец подшипника | 1 | ||
| 3-9 | 120-M27 | Шайба | 1 | ||
| 4 | 81L7-30131 | Вал приводной (ведущий), центральный | 1 | ||
| 4-1 | 103-83UNF | Болт | 8 | ||
| 4-10 | 40AC-6C599 | SHAFT ASSY-SLIP | 1 | ||
| 4-2 | 100-6C | J/BEARING ASSY | 2 | ||
| 4-3 | 200-6C200 | YOKE-SLIP | 1 | ||
| 4-4 | 101-PT81 | Масленка | 1 | ||
| 4-5 | 820-415JK | Плавающее уплотнение | 1 | ||
| 4-7 | 102-PT41 | Масленка | 2 | ||
| 5 | 81L7-30140 | Вал приводной (ведущий), задний | 1 | ||
| 5-1 | 103-83UNF | Болт | 8 | ||
| 5-2 | 100-6C | J/BEARING ASSY | 1 | ||
| 5-3 | 200-6C130 | YOKE-SLIP | 1 | ||
| 5-4 | 101-PT81 | Масленка | 1 | ||
| 5-5 | 820-415JK | Плавающее уплотнение | 1 | ||
| 5-6 | 300-5C200 | SHAFT-SLIP | 1 | ||
| 5-7 | 102-PT41 | Масленка | 1 | ||
| 5-8 | 102-PT41 | Масленка | 1 | ||
| 5-9 | 100-5C | J-BEARING ASSY | 1 | ||
| 6 | S088-060282 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 7 | S017-200652 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 8 | S087-060202 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 9 | S411-100002 | Шайба пружинная | 8 | ||
| N2-1 | 201-5C126 | FLANGE-OUTER | 1 | ||
| N2-5 | 301-5C145 | YOKE-SPLINE | 1 |
