Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL740TM-7
Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL740TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING
Версия:2010. 7.31 REV.10G

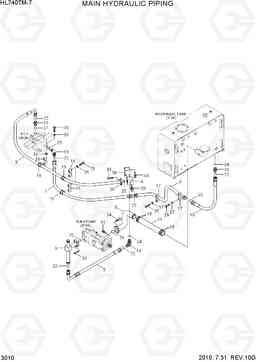

MAIN HYDRAULIC PIPING HL740TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P910-162012 | Шланг в сборе | 1 | ||
| 10 | P910-162011 | Шланг в сборе | 1 | ||
| 11 | P760-082056 | Рукав высокого давления (РВД) | 1 | ||
| 12 | 31LF-00071 | Соединитель | 1 | ||
| 13 | 31LF-00080 | Штуцер -90 | 1 | ||
| 14 | X520-110005 | Штуцер 90 orfs | 1 | ||
| 15 | X500-110005 | Разъем | 1 | ||
| 16 | 31L7-00240 | Зажим | 2 | ||
| 16 | 34L4-01120 | Зажим | 2 | ||
| 17 | 31L7-40260 | Зажим | 2 | ||
| 18 | S572-780006 | Зажим | 4 | ||
| 19 | 31L7-00300 | RUBBER-PLATE | 2 | ||
| 19 | S690-039100 | Уплотнительная втулка | 2 | ||
| 20 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 21 | S611-027001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 22 | S621-021001 | О кольцо | 7 | ||
| 23 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 24 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 25 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 26 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 28 | S017-100402 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-120452 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 29 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 3 | 31LF-00021 | Трубка | 1 | ||
| 3 | 31LF-00022 | Трубка | 1 | ||
| 30 | S017-120602 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 31 | S037-123552 | Болт | 4 | ||
| 32 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | S441-120002 | Шайба | 12 | ||
| 36 | S205-121002 | Гайка | 4 | ||
| 37 | S441-100002 | Шайба | 4 | ||
| 38 | 31LF-00100 | Пластина | 1 | ||
| 39 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 4 | 31LF-00120 | Корпус клапана | 1 | ||
| 40 | S037-122552 | Болт | 4 | ||
| 5 | 31LF-00041 | Трубка | 1 | ||
| 5 | 31LF-00550 | Трубка | 1 | ||
| 6 | 31LF-00110 | Трубка | 1 | ||
| 6 | 31LF-00111 | Трубка | 1 | ||
| 7 | P910-162029 | Шланг в сборе | 1 | ||
| 8 | P990-165336 | HOSE ASSY ORFS, FLG 0x90 | 1 |
2-SPOOL
|
|
| 8 | P990-165337 | Шланг в сборе | 1 |
3-SPOOL
|
|
| 9 | P920-165011 | Шланг в сборе | 1 | ||
| 9 | P930-165010 | Шланг в сборе | 1 |
