PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-7
PILOT HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:PILOT HYDRAULIC PIPING 1
Версия:2004. 7.15 REV.2

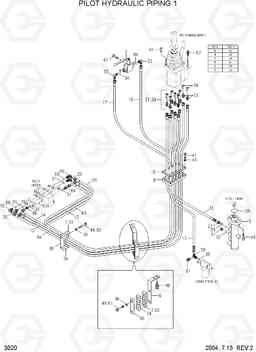

PILOT HYDRAULIC PIPING 1 HL740TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31L7-10030 | Держатель | 1 | ||
| 11 | P220-110102 | Заглушка | 1 | ||
| 12 | P600-042053 | HOSE ASSY-THD | 1 | ||
| 12 | P600-042054 | HOSE ASSY-THD | 1 | ||
| 13 | P600-042049 | HOSE ASSY-THD | 1 | ||
| 13 | P600-042050 | HOSE ASSY-THD | 1 | ||
| 14 | P610-042048 | HOSE ASSY-THD 0X45 | 1 | ||
| 15 | P600-042029 | HOSE ASSY-THD | 1 | ||
| 16 | P600-042011 | Рукав высокого давления (РВД) | 1 | ||
| 17 | P610-042024 | HOSE ASSY-THD 0X45 | 1 | ||
| 17 | P600-042025 | HOSE ASSY-THD 0X0 | 1 | ||
| 21 | P010-120002 | Соединитель | 6 | ||
| 23 | P020-110012 | Колено 90 | 2 | ||
| 24 | 31LF-10070 | Зажим | 2 | ||
| 25 | P020-310002 | Колено 90 | 2 | ||
| 27 | P010-110002 | Соединитель | 1 | ||
| 29 | 31L3-0375 | Колено 90 | 1 | ||
| 31 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 33 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 35 | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 36 | Y172-003004 | О кольцо | 1 | ||
| 37 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 38 | S441-120002 | Шайба | 4 | ||
| 39 | P391-040000 | Шайба медная | 6 | ||
| 4 | 31LB-10010 | SAFETY VALVE | 1 | ||
| 40 | S015-060202 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S015-060302 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 44 | S017-120952 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 44 | S017-121056 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 45 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 46 | S037-122552 | Болт | 2 | ||
| 47 | S175-080356 | Винт (торцевой ключ) | 2 | ||
| 48 | S441-060002 | Шайба | 8 | ||
| 49 | S017-120652 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | 31LF-10011 | Трубка | 1 | ||
| 53 | 31LF-10060 | Зажим | 2 |
3-SPOOL
|
|
| 54 | P600-042051 | HOSE ASSY-THD | 1 |
3-SPOOL
|
|
| 54 | P600-042052 | HOSE ASSY-THD | 1 |
3-SPOOL
|
|
| 55 | P600-042054 | HOSE ASSY-THD | 1 |
3-SPOOL
|
|
| 55 | P600-042055 | HOSE ASSY-THD | 1 |
3-SPOOL
|
|
| 56 | P020-310002 | Колено 90 | 2 |
3-SPOOL
|
|
| 57 | P010-120002 | Соединитель | 2 |
3-SPOOL
|
|
| 58 | P391-040000 | Шайба медная | 2 |
3-SPOOL
|
|
| 59 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 |
3-SPOOL
|
|
| 6 | 31LF-10020 | Пластина | 1 | ||
| 60 | S017-121152 | Болт с шестигранной головкой (под шестигранник) | 2 |
3-SPOOL
|
|
| 60 | S017-121206 | Болт с шестигранной головкой (под шестигранник) | 2 |
3-SPOOL
|
|
| 61 | S017-120852 | Болт с шестигранной головкой (под шестигранник) | 2 |
3-SPOOL
|
|
| 62 | S035-082052 | Болт | 2 |
3-SPOOL
|
|
| 63 | P610-042053 | HOSE ASSY-THD 0X45 | 1 | ||
| 64 | 31L7-10290 | VALVE-SHOCKLESS | 1 | ||
| 65 | 31L7-10110 | Соединитель | 1 | ||
| 66 | 31LB-40130 | Зажим | 2 | ||
| 7 | 31LB-10050 | Зажим | 2 | ||
| 9 | 31L7-10040 | Пластина | 1 |
