BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-7
BRAKE HYDRAULIC PIPING 1 фронтального погрузчика колесного Hyundai HL740TM-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:BRAKE HYDRAULIC PIPING 1
Версия:2008. 3.31 REV.8C

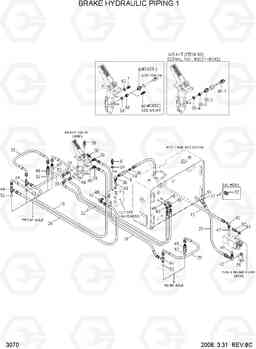

BRAKE HYDRAULIC PIPING 1 HL740TM-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 15 | P600-084041 | HOSE ASSY-THD 0X0 | 1 | ||
| 18 | P613-063036 | HOSE ASSY-THD 0X45 | 1 | ||
| 19 | P600-063059 | HOSE ASSY-THD 0X0 | 1 | ||
| 20 | P620-162018 | Шланг в сборе | 1 | ||
| 20 | P600-201017 | HOSE ASSY-THD 0X0 | 1 | ||
| 22 | P620-062045 | Шланг в сборе | 2 | ||
| 24 | P600-063052 | HOSE ASSY-THD 0X0 | 1 | ||
| 24 | P600-063056 | HOSE ASSY-THD 0X0 | 1 | ||
| 28 | P780-062009 | HOSE ASSY-THD 90X90 | 1 | ||
| 29 | P780-063010 | HOSE ASSY-THD 90X90 | 2 | ||
| 30 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 34 | P010-110003 | Соединитель | 2 |
STD
|
|
| 36 | P010-110014 | Соединитель | 1 | ||
| 37 | P010-110006 | Соединитель | 1 | ||
| 37 | P030-110019 | Штуцер -90 | 1 | ||
| 38 | 31LF-40060 | Колено 90 | 1 | ||
| 39 | 34L1-00350 | Колено 90 | 2 | ||
| 40 | P020-110002 | Колено 90 | 3 | ||
| 42 | P020-310006 | Колено 90 | 1 | ||
| 43 | P020-310012 | Колено 90 | 1 | ||
| 43 | 31LC-40190 | Колено 90 | 1 | ||
| 43 | 31LC-40200 | Колено 90 | 1 | ||
| 44 | 34E7-04500 | TEE | 3 | ||
| 46 | P102-114064 | CONNECTOR-LONG | 3 | ||
| 47 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 48 | S611-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 51 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 52 | Y161-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 53 | P391-040000 | Шайба медная | 1 | ||
| 54 | P392-120000 | Шайба медная | 2 | ||
| 56 | S035-082522 | Болт | 4 | ||
| 57 | S109-100256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6 | 31L1-0139 | Фильтр пилотный в сборе, гидравлики | 1 | ||
| 61 | S441-100002 | Шайба | 2 | ||
| 64 | P220-110102 | Заглушка | 1 | ||
| 65 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 65 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 66 | 31LG-40070 | Адаптер | 1 | ||
| 7 | 31LB-40170 | Датчик давления (переключатель, реле) | 1 |
CLUTCH CUT OFF
|
|
| 8 | 21E3-0015 | Датчик давления (переключатель, реле) | 1 |
PARKING
|
|
| 9 | 31L7-40030 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 9 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 |
SERVICE BRAKE
|
|
| 90 | 21LB-51700 | KIT-STOP LAMP PRESSURE | 1 |
FOR A/S
|
|
| 90-1 | 21LB-51600 | EXT-HARNESS | 1 | ||
| 90-2 | 81FH-47120 | Датчик давления (переключатель, реле) | 1 | ||
| 90-3 | 31LG-40070 | Адаптер | 1 | ||
| 90-4 | P392-120000 | Шайба медная | 1 | ||
| N | @ | NOT INDIVIDUALLY SUPPLIED | AR | ||
| N66 | @ | ADAPTER | 1 |
SEE ITEM 90
|
|
| N9 | @ | SWITCH-PRESSURE | 1 |
SEE ITEM 90
|
