LINK ASSY фронтального погрузчика колесного Hyundai HL740TM-7

Код подсистемы:7020

Наименование:LINK ASSY

Версия:2012. 9.30 REV. 12J

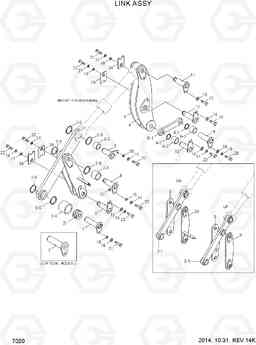

LINK ASSY HL740TM-7

Поз.	Код	Наименование	Кол	Прим.
N	@	NOT SUPPLIED PARTS	AR
*	@	LINK ASSY	1
10	61N8-05060	Палец	2
10	61LB-15060	Палец	2
11	61N8-08070	Палец	2
11	61LB-18070	Палец	2
11	61LB-18570	Палец	2
12	61N8-08210	Палец	2
12	61LB-18210	Палец	2
12	61LB-18710	Палец	2
13	61N8-05720	Палец	2
13	61LB-15720	Палец	2
13	61LB-15820	Палец	2
14	61N8-05072	Палец	4
14	61LB-15070	Палец	4
14	S651-810002	Масленка	1
15	61N8-05731	Палец	2
15	61LB-15730	Палец	2
16	64L3-01120-DA	Шайба	16
17	61L8-30381	BOSS	2
18	61L7-10280	Вставка	14
19	61LF-10280	Вставка	2
2	61LF-30150	LINK ASSY	2
2	61LF-31110	LINK ASSY	2
2-1	61LF-30160	Шарнир	1
2-1	61LF-31130	Шарнир	3
2-2	61L7-30210	Втулка	1
2-3	61L7-30140	Втулка	1
2-4	61LF-10300	Втулка	1
2-5	S700-050206	пыль уплотнение типа dkiy	4
2-6	S700-060206	пыль уплотнение типа dkiy	2
21	S392-060100	Прокладка	8
22	S017-16040D	Болт с шестигранной головкой (под шестигранник)	22
23	S017-16030D	Болт с шестигранной головкой (под шестигранник)	10
24	61L7-30800	Стопор	6
24	61LF-31190	Стопор	6
25	61LG-30130	Стопор	2
25	61LF-31200	Стопор	2
26	61L7-30512	Шарнир	1
26	61LF-31140	Шарнир	1
27	S441-160006	Шайба	8
3	61L7-30241	Шарнир	3
3	61LF-31130	Шарнир	3
30	61L7-30820	Прокладка	16
4	61LF-30101	LINK WA-LH	2
4	61LF-31150	LINK WA-LH	2
5	61LF-30111	LINK WA-RH	2
5	61LF-31160	LINK WA-RH	2
6	61L7-30331	LINK ASSY	2
6	61LF-31170	LINK ASSY	2
6-2	S700-050206	пыль уплотнение типа dkiy	4
6-3	61L7-30220	Втулка	2
7	61LF-30142	Палец	2
7	61LF-35140	Палец	2
7	61LF-35150	Палец	2
7	61N8-05940	Палец	2	VOLVO TYPE
7	61LB-15940	Палец	2	VOLVO TYPE
7	61LB-15990	Палец	2	VOLVO TYPE
7-1	S651-810002	Масленка	1
8	61N8-08060	Палец	4
8	61LB-18060	Палец	4
8	61LB-18560	Палец	4
9	61N8-05710	Палец	2
9	61LB-15710	Палец	2
9	61LB-15810	Палец	2
N6-1	61L7-30341	Тяга поворотная	1
