RADIATOR TOTAL ASSY фронтального погрузчика колесного Hyundai HL740TM-9

Код подсистемы:1040

Наименование:RADIATOR TOTAL ASSY

Версия:2013. 3.31 REV.13C

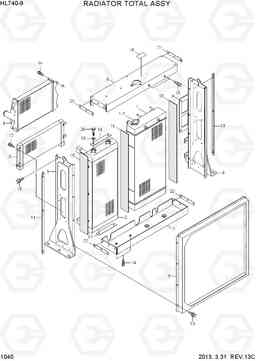

RADIATOR TOTAL ASSY HL740TM-9

Поз.	Код	Наименование	Кол	Прим.
*	11LN-30202	радиатор общая сборе	1
*	11LN-30204	радиатор общая сборе	1
*	11LN-30205	RADIATOR TOTAL ASSY	1
1	11LN-30212	Радиатор в сборе	1
1-1	12101662	Крышка радиатора	1
10	22904410	Экран BRKT (1) в сборе	1
11	22904420	Экран BRKT (2) в сборе	1
12	XKAP-00036	Регулировочный болт	14
13	XKAP-00037	Регулировочный болт	23
14	XKAP-00038	Регулировочный болт	6
15	XKAP-00027	TOC боковое уплотнение	1
16	45507890	печать оглавление воздуха (1)	1
17	45507900	TOC воздуха уплотнение (2)	1
18	XKAP-00040	NAME PLATE	1
19	XKAP-00041	рад боковое уплотнение	1
2	11LN-30221	т / м масляный радиатор в сборе	1
2	11LN-30222	T/M OIL COOLER ASSY	1
20	XKAP-00042	Воздушное уплотнение	1
21	XKAP-00035	монтаж резины	4
22	XKAP-00010	Шайба	2
23	XKAP-00024	рад подушки	1
3	11LN-30231	Радиатор масляной для гидравлики в сборе	1
3	11LN-30232	Радиатор масляной для гидравлики в сборе	1
4	11LN-30240	CHARGE AIR COOLER	1
5	11LN-30292	Кожух	1
6	11LN-30262	верхняя опора в сборе	1
7	11LN-30251	нижняя опора в сборе	1
8	11LN-30282	поддержка в сборе RH, сторона	1
8	11LN-30283	поддержка в сборе RH, сторона	1
9	11LN-30272	поддержка в сборе LH, сторона	1
9	11LN-30273	поддержка в сборе LH, сторона	1
