Код подсистемы:1090

Наименование:AIR CONDITIONER MOUNTING

Версия:2010.12.31 REV.10M

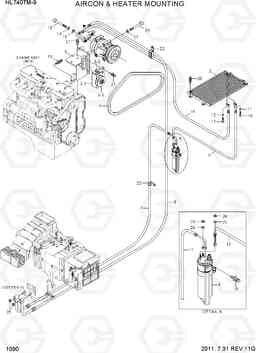

AIR CONDITIONER MOUNTING HL740TM-9

Поз.	Код	Наименование	Кол	Прим.
1	11Q6-90040	Компрессор	1
10	11LN-90061	шланг в сборе всасывания	1
10	11LN-90062	шланг в сборе всасывания	1
10-1	A304300401Z4	крышка заправочный клапан л	1
10-2	A305000203-2	Кольцо уплотнительное (О-кольцо)	1
11	11LN-90223	Шланг жидкости (б)	1
11	11LN-90224	Шланг жидкости (б)	1
11-1	A305000209-2	Кольцо уплотнительное (О-кольцо)	2
12	11LN-90211	Шланг жидкости (а)	1
12	11LN-90212	Шланг жидкости (а)	1
12-1	A305000209-2	Кольцо уплотнительное (О-кольцо)	2
13	11LN-90231	Сливной шланг	1
13	11LN-90232	Сливной шланг	1
13-1	A304300301Z4	крышка заправочный клапан ч	1
13-2	A305000205-2	Кольцо уплотнительное (О-кольцо)	1
16	S015-060306	Болт с шестигранной головкой (под шестигранник)	1
17	S017-080306	Болт с шестигранной головкой (под шестигранник)	1
18	S035-061526	Болт	2
19	S035-082526	Болт	1
2	11LM-90200	Конденсатор в сборе	1
20	S035-082026	Болт	4
21	S037-102526	Болт	6
22	31L7-10210	модули зажим для труб	1
23	S109-080906	Болт с шестигранной головкой (под шестигранник)	4
24	S203-06100B	Гайка	2
25	S285-06100B	гайка с фланцем	2
26	S403-06200B	Плоская шайба	2
27	S403-08200B	Плоская шайба	4
28	S411-060006	Шайба пружинная	1
29	S411-080006	Шайба пружинная	1
3	11N6-90110	холостым шкивом	1
3-1	A4760-508-00-2	кронштейн шкива	1
3-2	A4700-511-01-2	холостым шкивом	1	INCL 3-3
3-3	A8900-518-03-3	стяжной болт	1
31	S018-100356	Болт с шестигранной головкой (под шестигранник)	1
32	S411-100006	Шайба пружинная	1
33	S403-10200B	Плоская шайба	1
4	11N4-92130	Ремень клиновой (приводной)	1
5	11LL-90100	Кронштейн	1
6	11N6-90140	Ресивер осушитель в сборе	1
