Гидроразводка (гидросистема, #0302-) фронтального погрузчика колесного Hyundai HL740TM-9
Гидроразводка (гидросистема, #0302-) фронтального погрузчика колесного Hyundai HL740TM-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3011
Наименование:MAIN HYDRAULIC PIPING(#0302-)
Версия:2014. 7.31 REV.14G

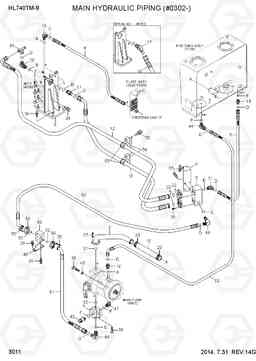

MAIN HYDRAULIC PIPING(#0302-) HL740TM-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | P940-166332 | Рукав высокого давления (РВД) | 1 |
NOT USED
|
|
| 10 | P970-166331 | Рукав высокого давления (РВД) | 1 | ||
| 12 | P990-162335 | Рукав высокого давления (РВД) | 1 | ||
| 13 | P920-162020 | Шланг в сборе | 1 | ||
| 15 | 31LN-00140 | Шланг резиновый низкой | 1 | ||
| 16 | 31LL-90500 | Соединитель | 1 | ||
| 17 | 31LF-00080 | Штуцер -90 | 1 |
NOT USED
|
|
| 17 | 31LM-00360 | CONNECTOR-LONG | 1 | ||
| 18 | X500-110005 | Разъем | 1 | ||
| 19 | 31FG-20070 | Колено 90 | 1 | ||
| 20 | 31LB-40370 | Штуцер 90 orfs | 1 | ||
| 21 | X530-110005 | Штуцер | 1 | ||
| 22 | P173-160104 | фланец гидрокси, сплит | 4 | ||
| 23 | 11N6-20231 | U-образный болт (скоба, П образный) / хомут / зажим | 4 | ||
| 3 | 31LN-00550 | Трубка | 1 | ||
| 31 | Y172-006004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 32 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 33 | S037-122556 | Болт | 6 | ||
| 34 | S037-123556 | Болт | 4 | ||
| 35 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 36 | S109-100556 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S017-16040D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 39 | S037-102556 | Болт | 9 | ||
| 4 | 31LN-00082 | Пластина | 1 | ||
| 40 | S441-160006 | Шайба | 2 | ||
| 41 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 42 | 31Q4-40800 | Датчик давления | 1 |
LOAD SENSING
|
|
| 43 | X830-555455 | Тройник б / тип, поворотный, ORFS | 1 | ||
| 44 | X520-110005 | Штуцер 90 orfs | 3 | ||
| 49 | 31LN-90101 | Пластина | 1 | ||
| 5 | 31LN-00090 | Корпус клапана | 1 | ||
| 50 | 31LN-00150 | Корпус клапана | 1 | ||
| 51 | P950-166338 | Рукав высокого давления (РВД) | 1 | ||
| 52 | P950-166324 | Рукав высокого давления (РВД) | 1 | ||
| 53 | S690-039100 | Уплотнительная втулка | 2 | ||
| 54 | 34L4-01120 | Зажим | 2 | ||
| 55 | S037-125056 | Болт | 4 | ||
| 56 | P174-160105 | фланец гидрокси, сплит | 4 | ||
| 6 | 31LN-90060 | плита ва | 1 | ||
| 7 | 31LM-02510 | Корпус клапана | 1 | ||
| 8 | P910-086017 | Шланг в сборе | 1 | ||
| 9 | P910-162026 | Шланг в сборе | 1 | ||
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | S611-030001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S621-021001 | О кольцо | 6 | ||
| E | S631-029004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 |
